Protection

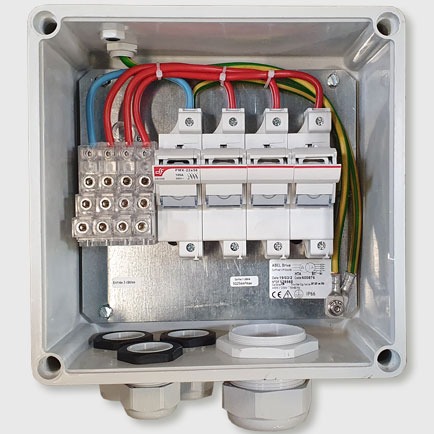

 Le coffret de protection est constitué :

• - d’un coffret IP66 avec une tôle de fixation en acier galvanisé peinte.
• - de 3 presse-étoupe de taille adaptée au câble provenant du transformateur tri.
• - d’un presse-étoupe M63 permettant le départ d’un câble de 5Gx25mm² (Ø de serrage 34 à 48mm)
• - d’un bornier de raccordement d’une capacité max de 3 câbles de 4x50mm² cuivre
• - d’un coupe-circuit tétrapolaire avec cartouches fusibles 22x58 courbe Gg adapté à la puissance du transformateur tri
• - d’une liaison terre permettant la mise à la terre du neutre.

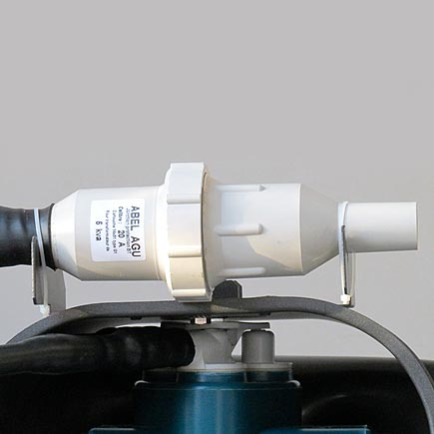

La boîte de jonction protection est constituée de deux demicoquilles en résine assemblées par une bague filetée

L'étanchéité entre les deux demi-coquilles est assurée par un joint torique 60 x 5.
Temps de pose réduit. Aucun coulage n'est nécessaire, les étanchéités des extrémités des câbles sont réalisées au moyen d'une gaine thermorétractable.

Les 2 fusibles sont calibrées à la puissance d'un transformateur.
Raccordement par deux bornes à serrage par vis.
Capacité maxi : 1 sortie 1 câble 2 x 25 mm2 cuivre.
2 sorties 2 câbles 2 x 16 mm2 cuivre.
Cartouches fusibles gG dimensions 14 x 51 (calibre jusqu'à 50 A).


L'ensemble boîte de jonction protection comprend :

• - 1 boîte de jonction protection 1 ou 2 sorties avec les accessoires de raccordement
• - 2 fusibles gG 14 x 51
