Schéma technique

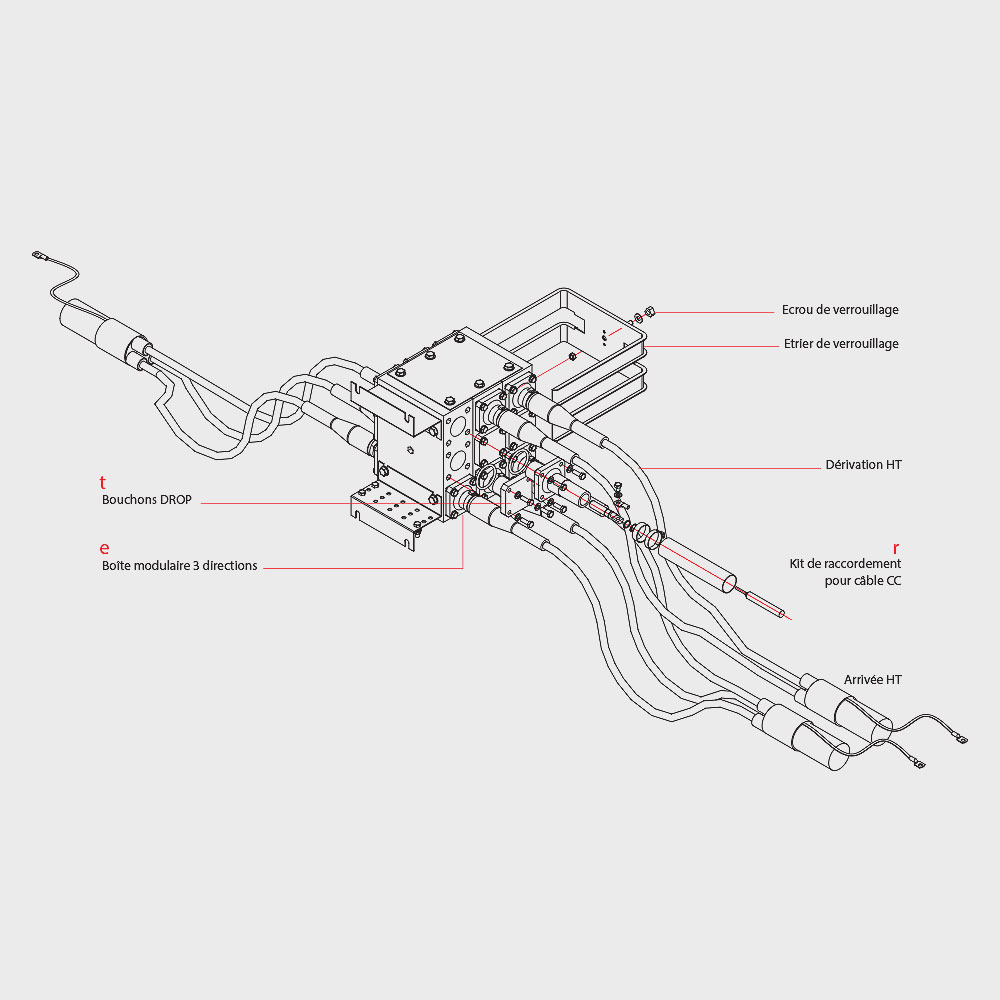

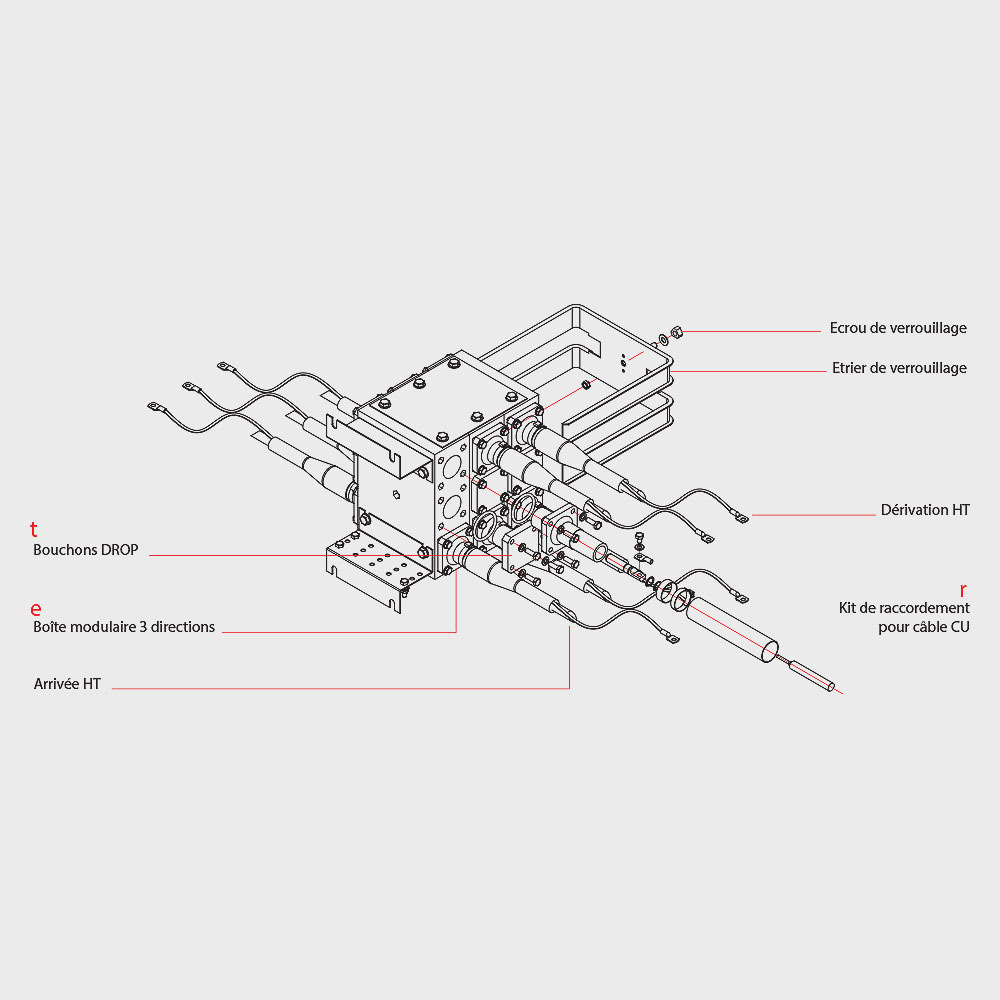

Cliquez sur les zones numaérotées du schéma ci-dessous pour plus d’informations :
1 /

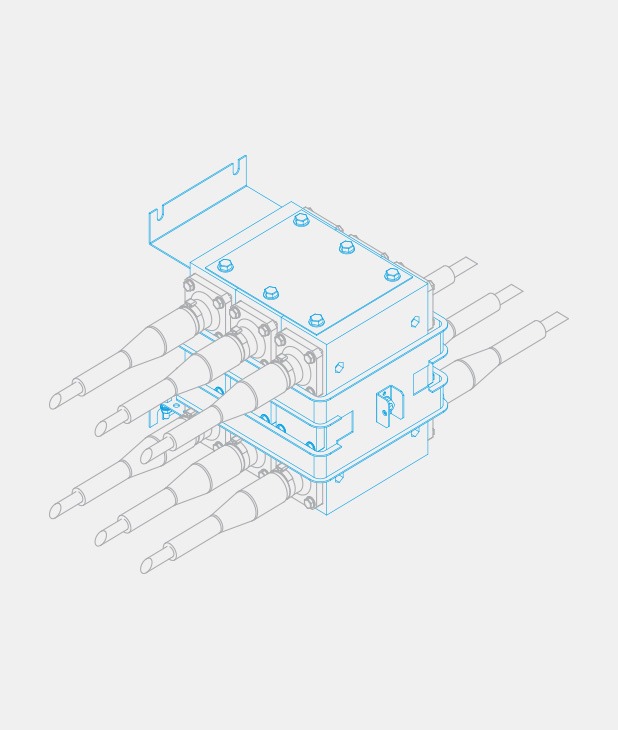

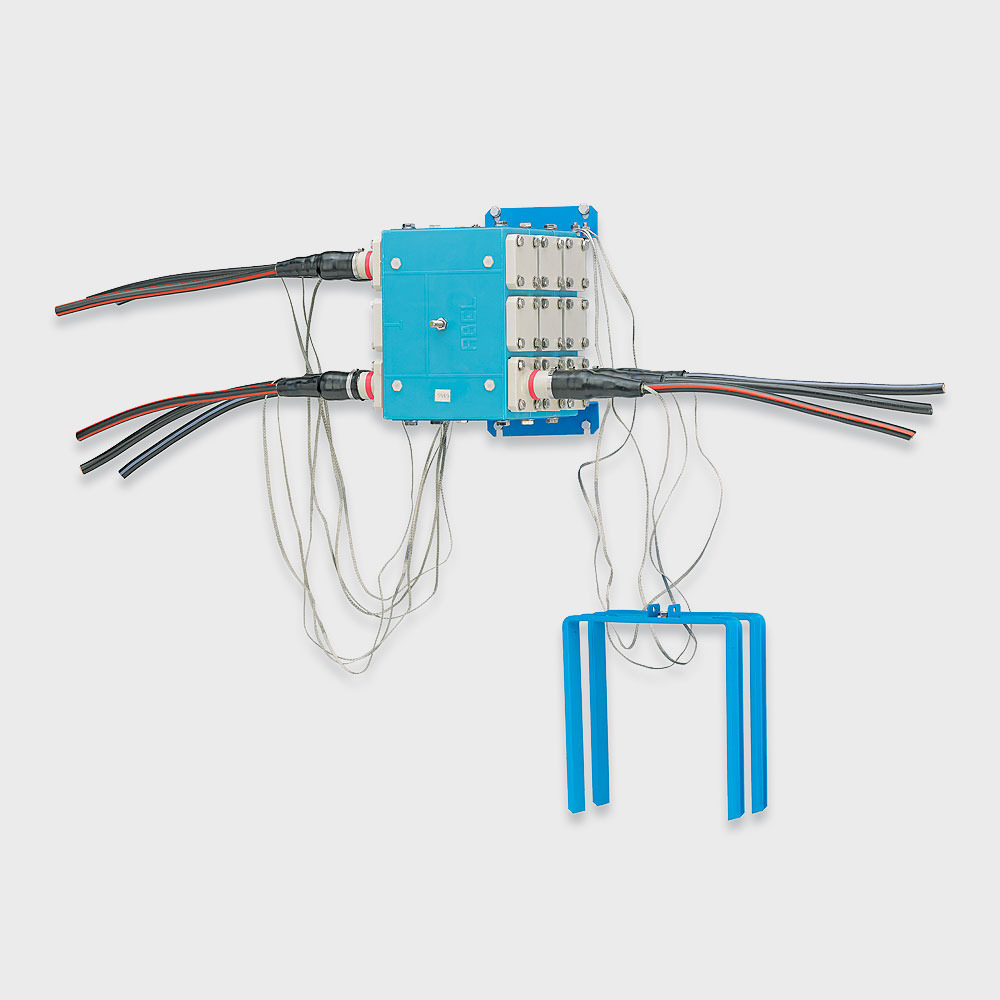

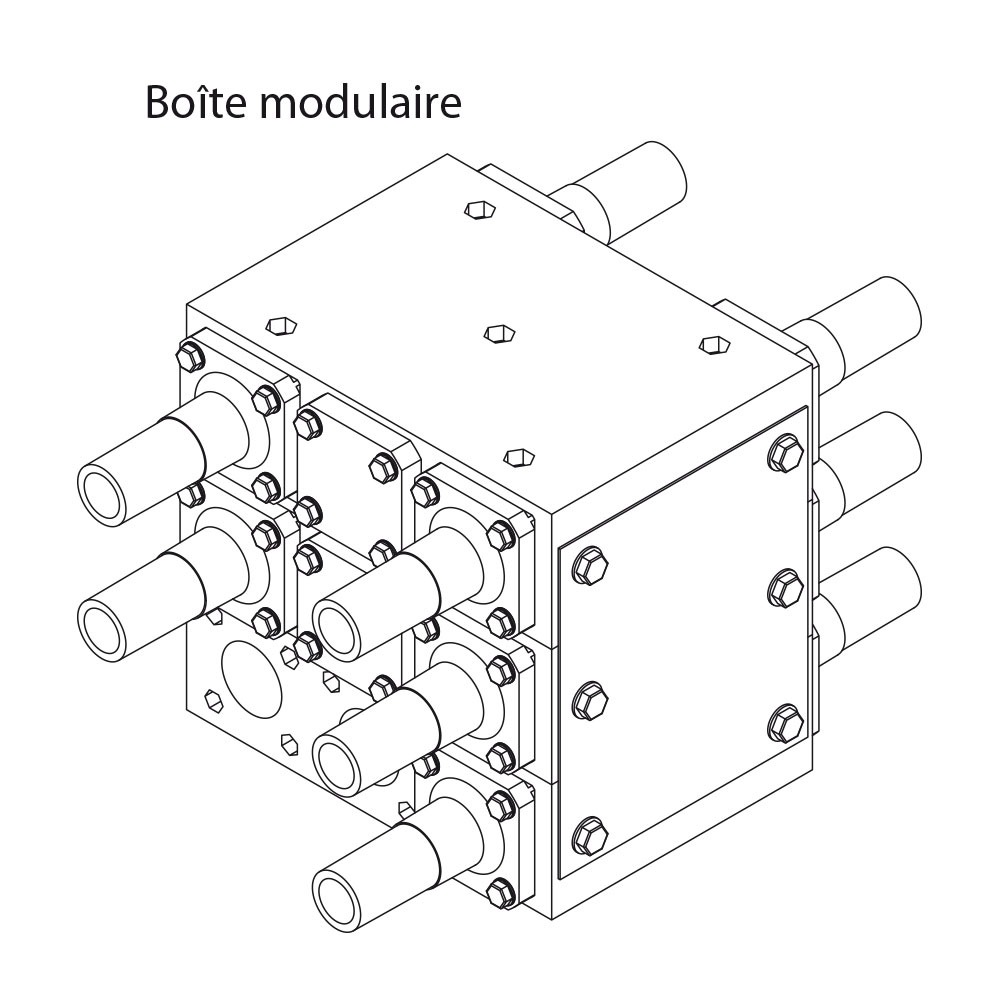

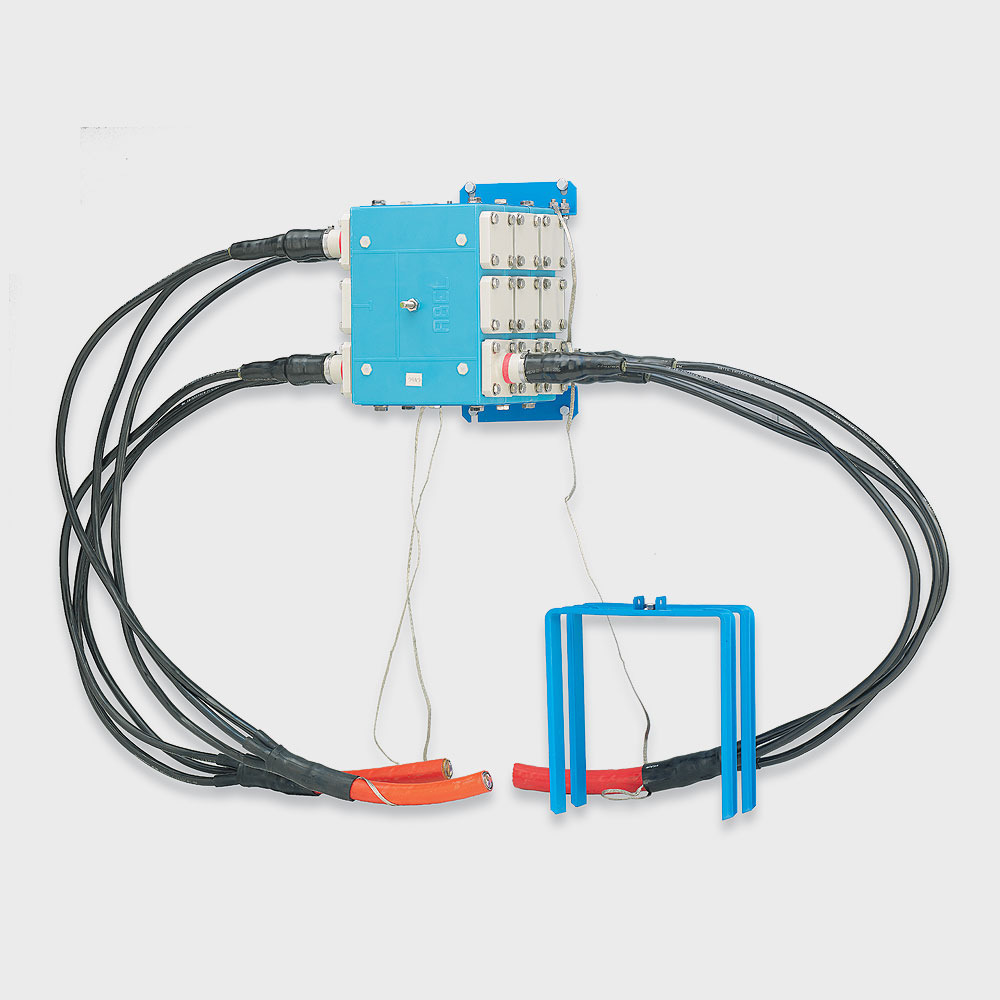

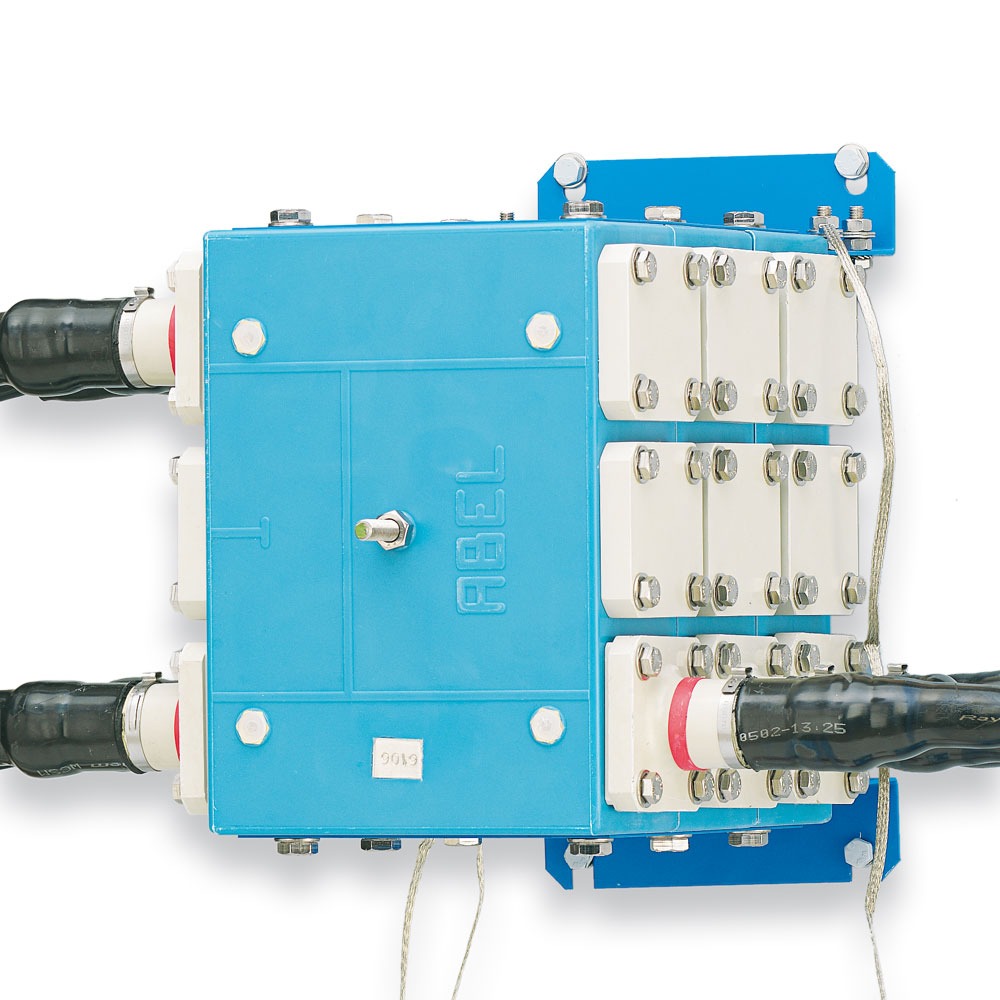

Boîte modulaire (seule)
La boîte modulaire est utilisée sur des réseaux publics HT-A jusqu’à 6kV.
Nos boîtes de coupure modulaire sont livrées avec des boitiers tête de câble et des bouchons obturateurs avec joint d’étanchéité et écrous de fixation.
2 /

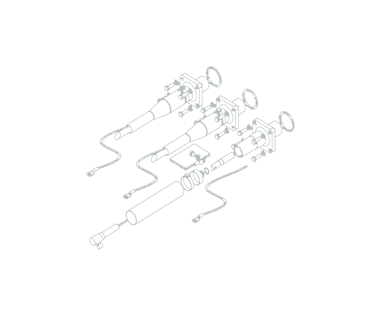

Kits de raccordement boîte modulaire
Raccordement de tous types de câble sec

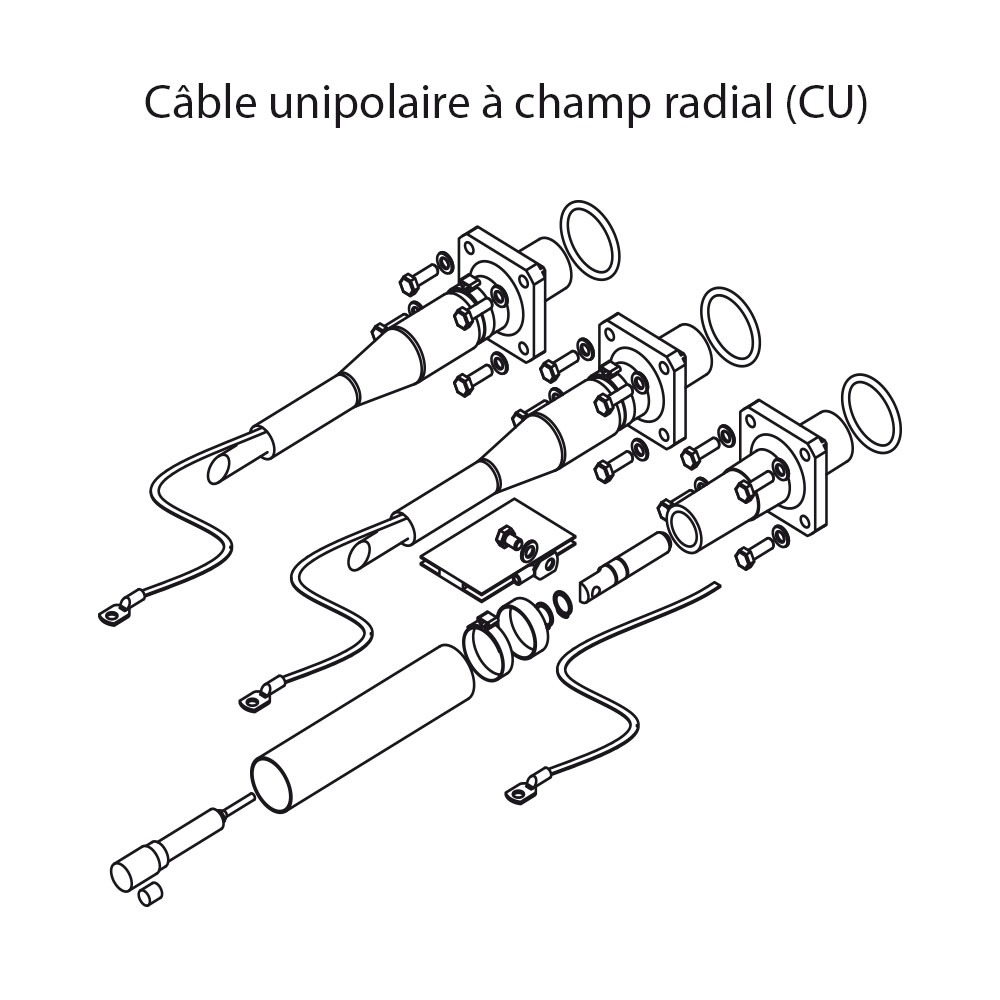

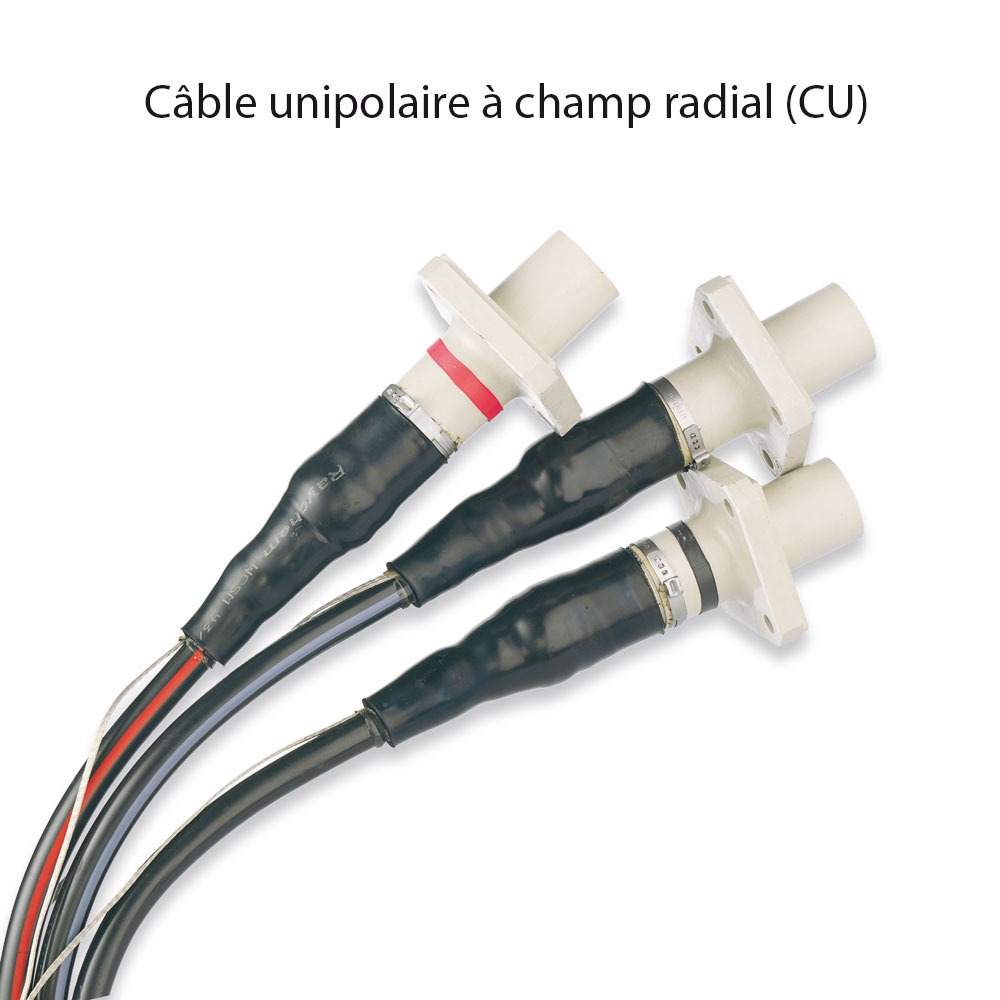

- Cable unipolaire à champ radial (CU)

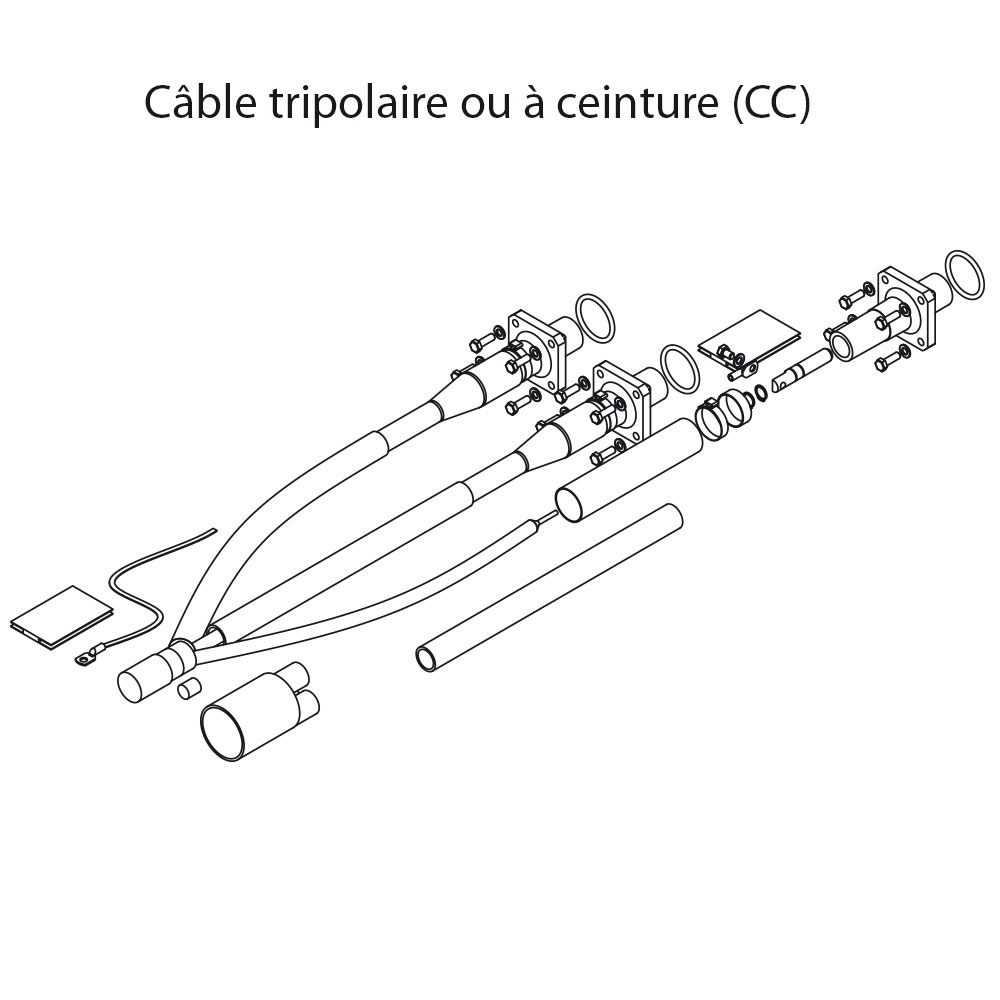

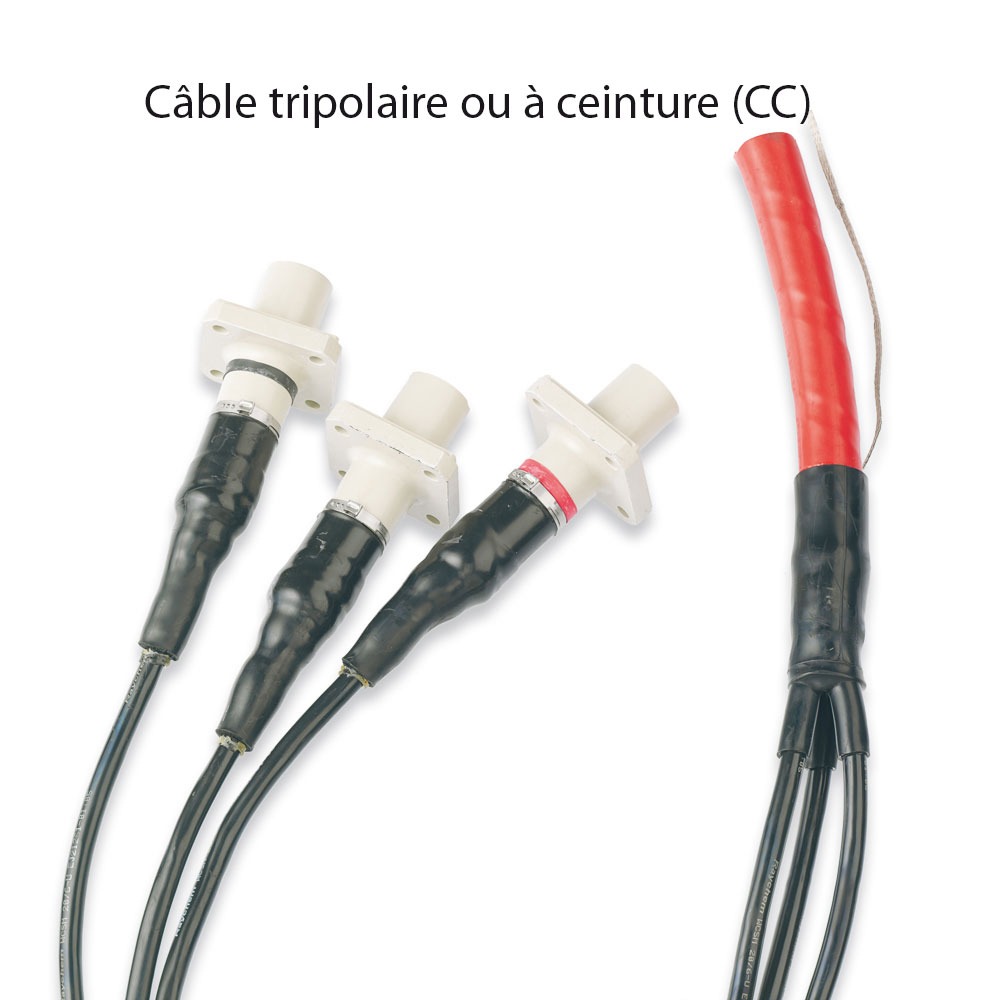

- Cable tripolaire ou à ceinture (CC)

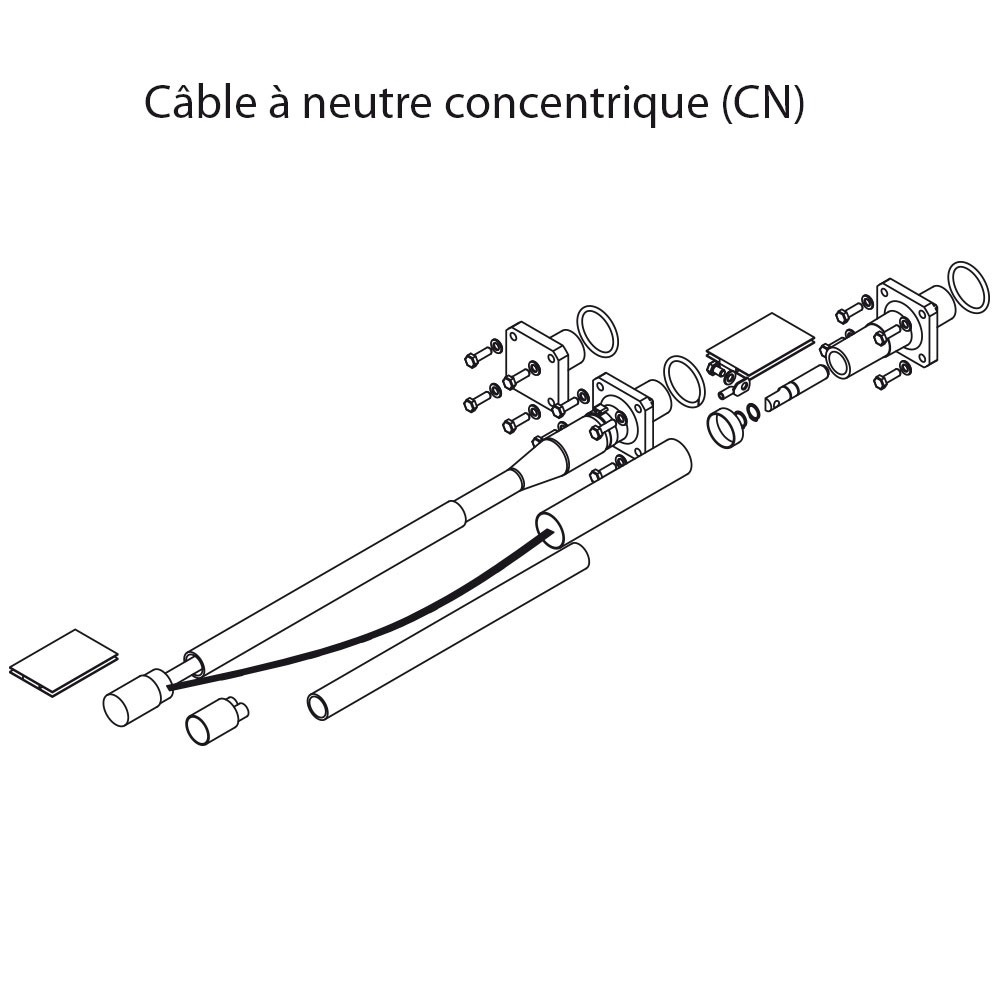

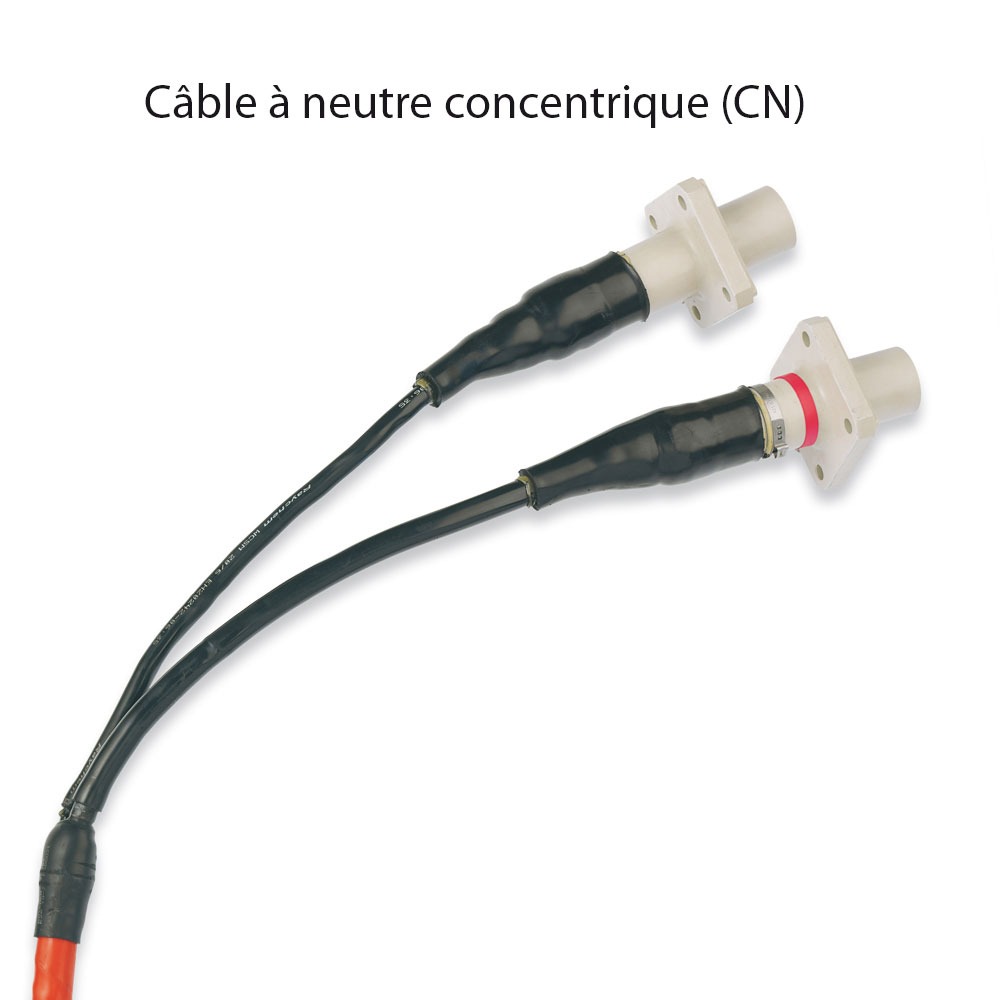

- Cable à neutre concentrique (CN)
- - Capacite maxi 35 mm2 cuivre.
- - La qualité de contact est de 200 A.
- - Tenue aux courants de court-circuit : 5 000 A pendant 3 secondes.
Les têtes de câble en résine polyester chargée fibre de verre sont montées sur chaque extrémité des câbles unipolaires du réseau, l’étanchéité de l’assemblage est réalisée par une gaine thermoretractable.
L’étanchéité entre la tête et la boîte est assurée par des joints toriques silicone.

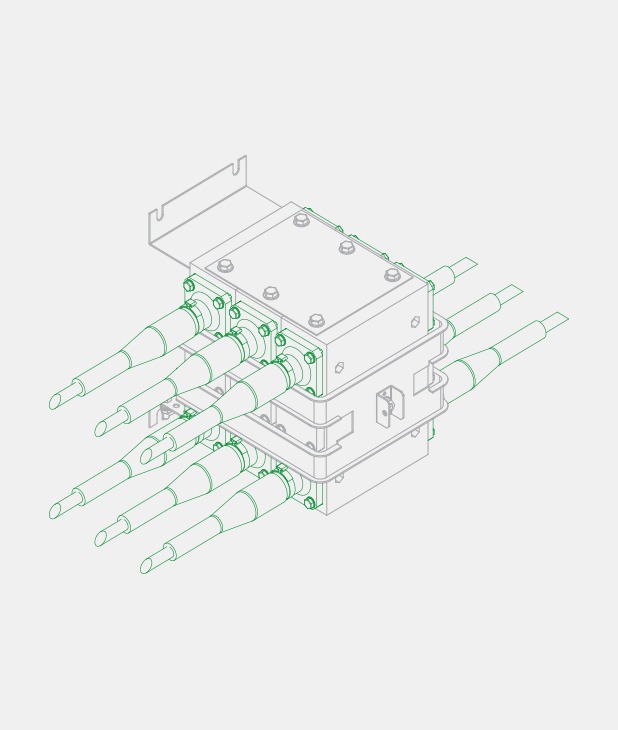

Le raccordement des câbles HT s’effectue par des boitiers tête de câble venant s’embrocher dans les douilles de la boite de coupure modulaire.
Les boitiers tête de câble sont réalisés en résine polyester chargée fibre de verre. Des bagues fournies avec les accessoires permettent le repérage des phases du réseau HT.
