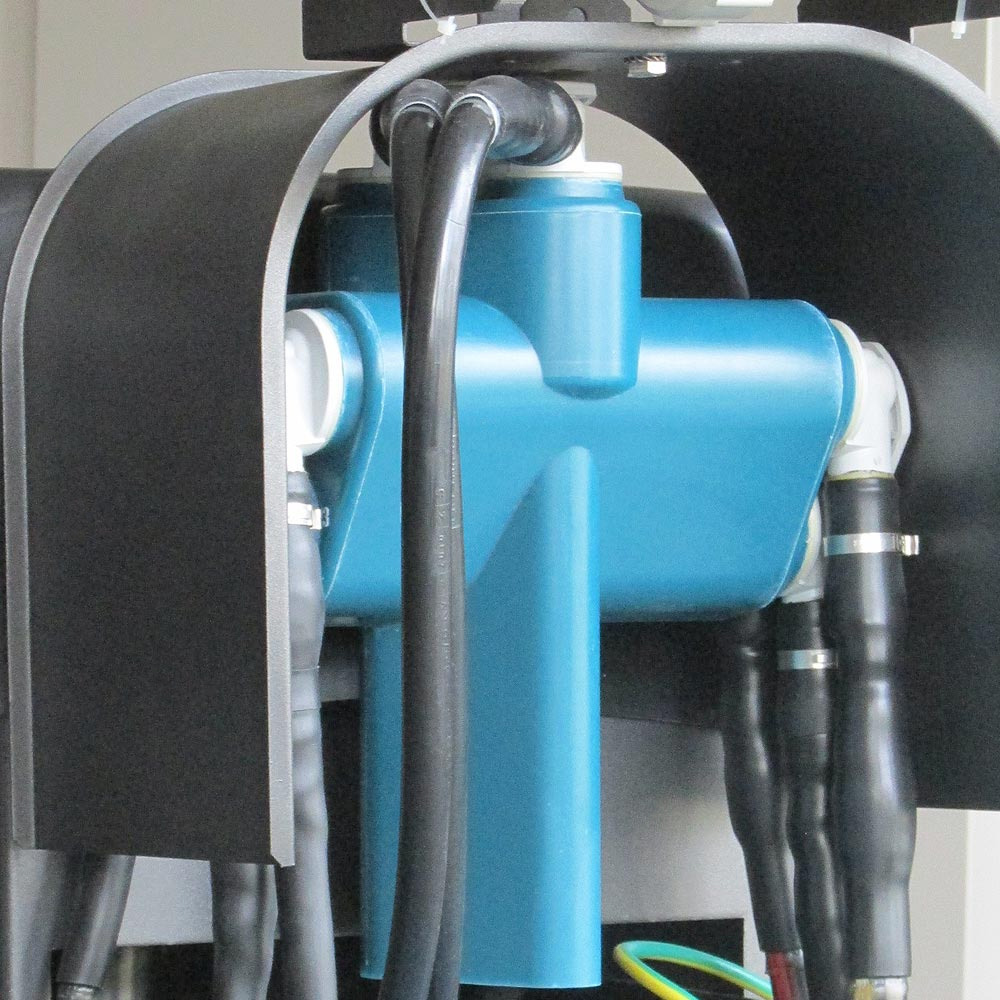

Module Drop
Le module DROP de raccordement à 2 ou 3 directions permet de raccorder les câbles HT du réseau. Ces raccordements CU/CC/CN sont débrochables.
La qualité de contact est de 63 A.
La tenue au courant de court-circuit est de 1 500 A pendant 3 secondes.
La connectique est surmoulée en résine polyuréthane.

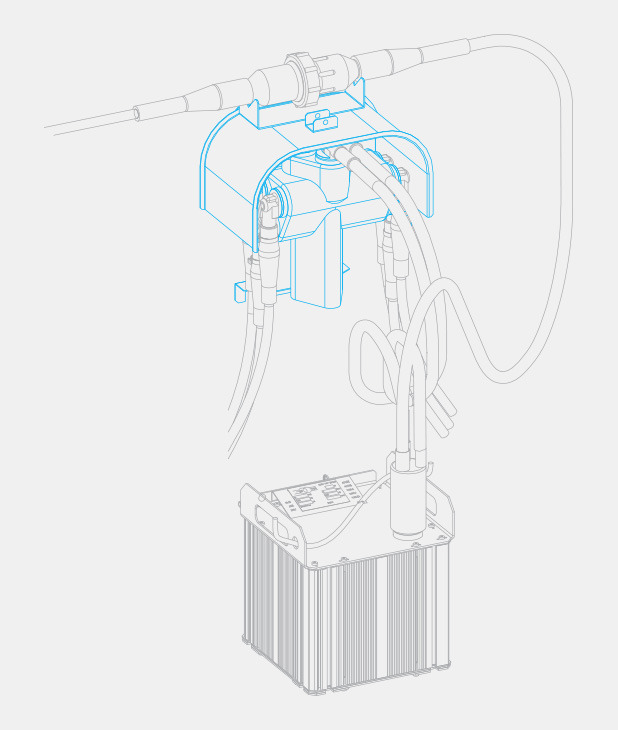

La partie supérieure du module reçoit les fusibles et les têtes de câble d’alimentation du transformateur, alors que les faces latérales reçoivent les connections du réseau.

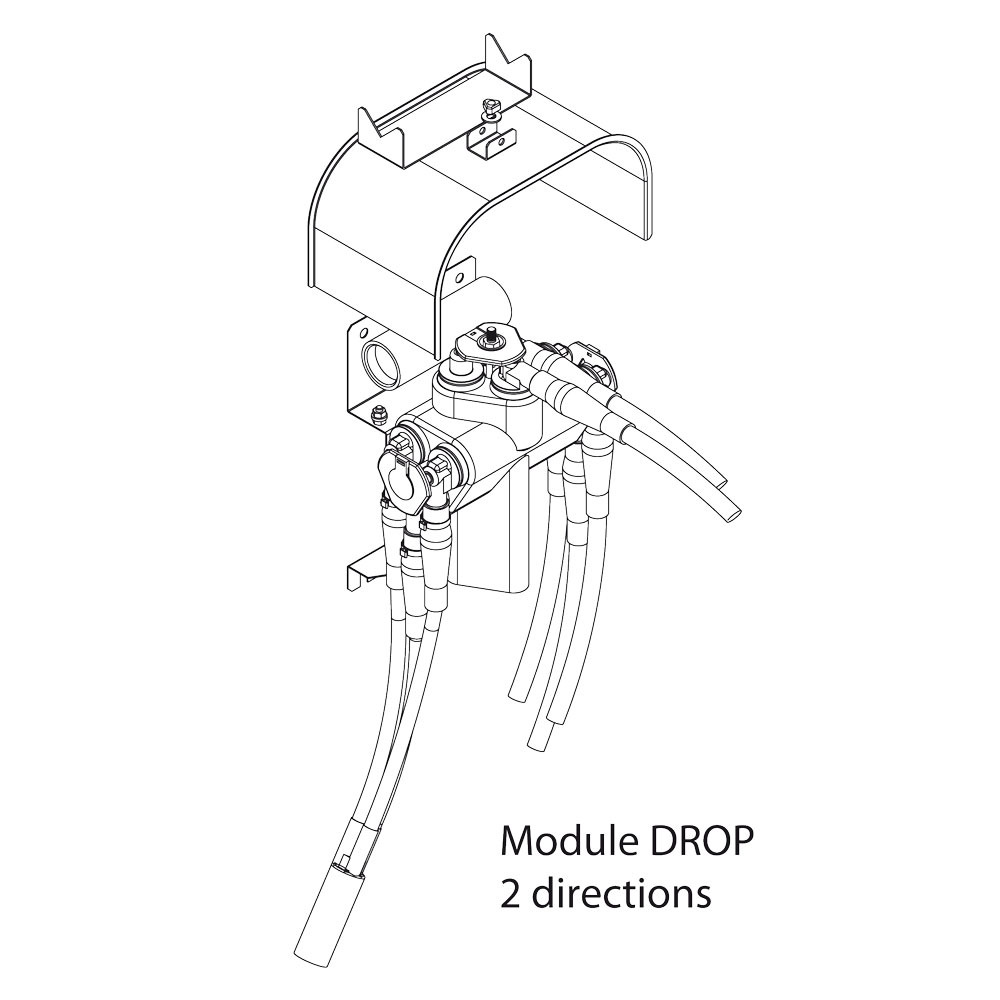

Module 2 directions
Raccordement du réseau (1 arrivée et 1 départ) + raccordement du transformateur.

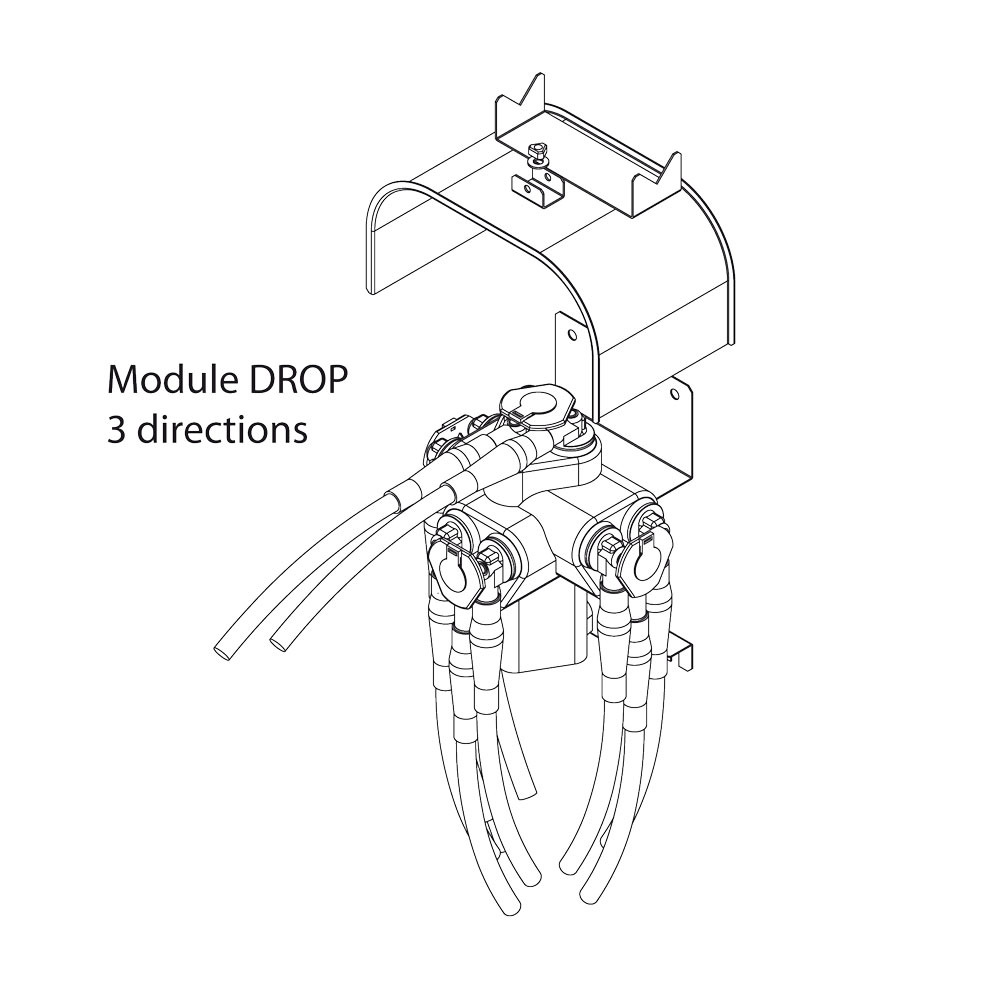

Module 3 directions
Raccordement du réseau (1 arrivée, 1 départ et 1 dérivation) + raccordement du transformateur.
Télécharger la documentation2 /

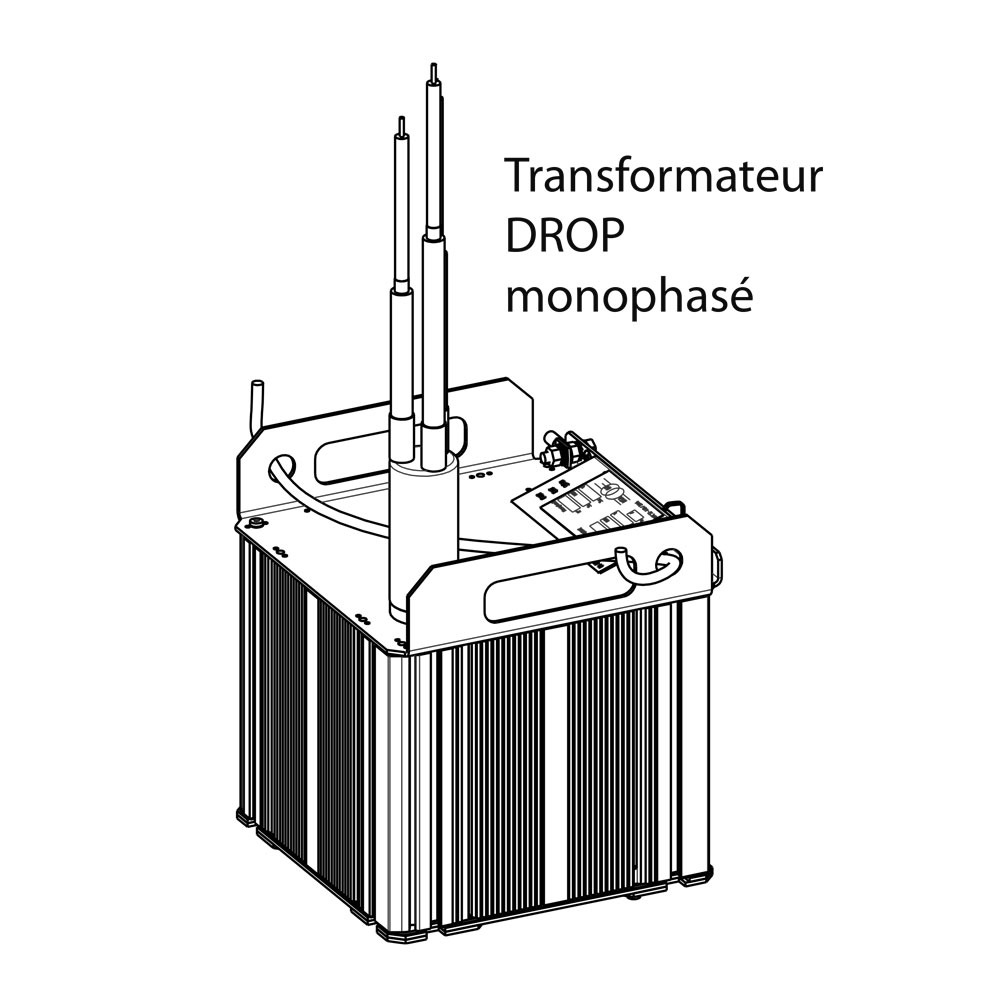

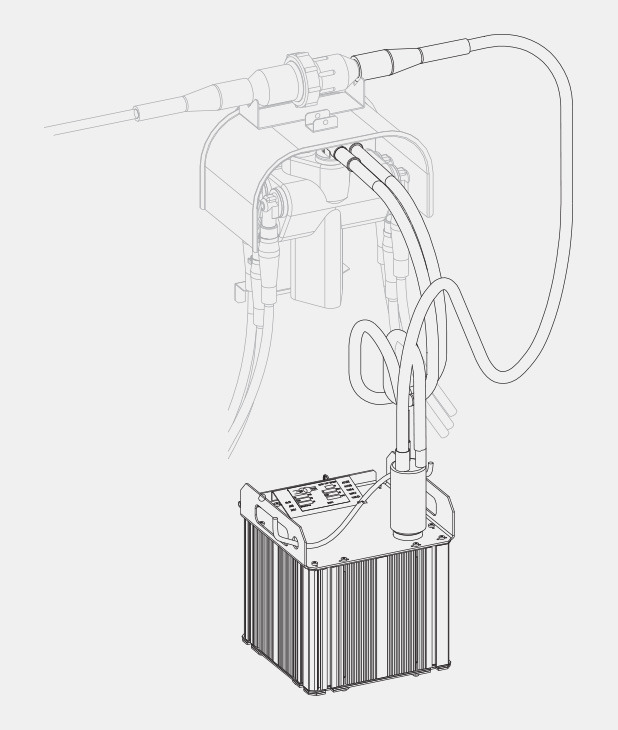

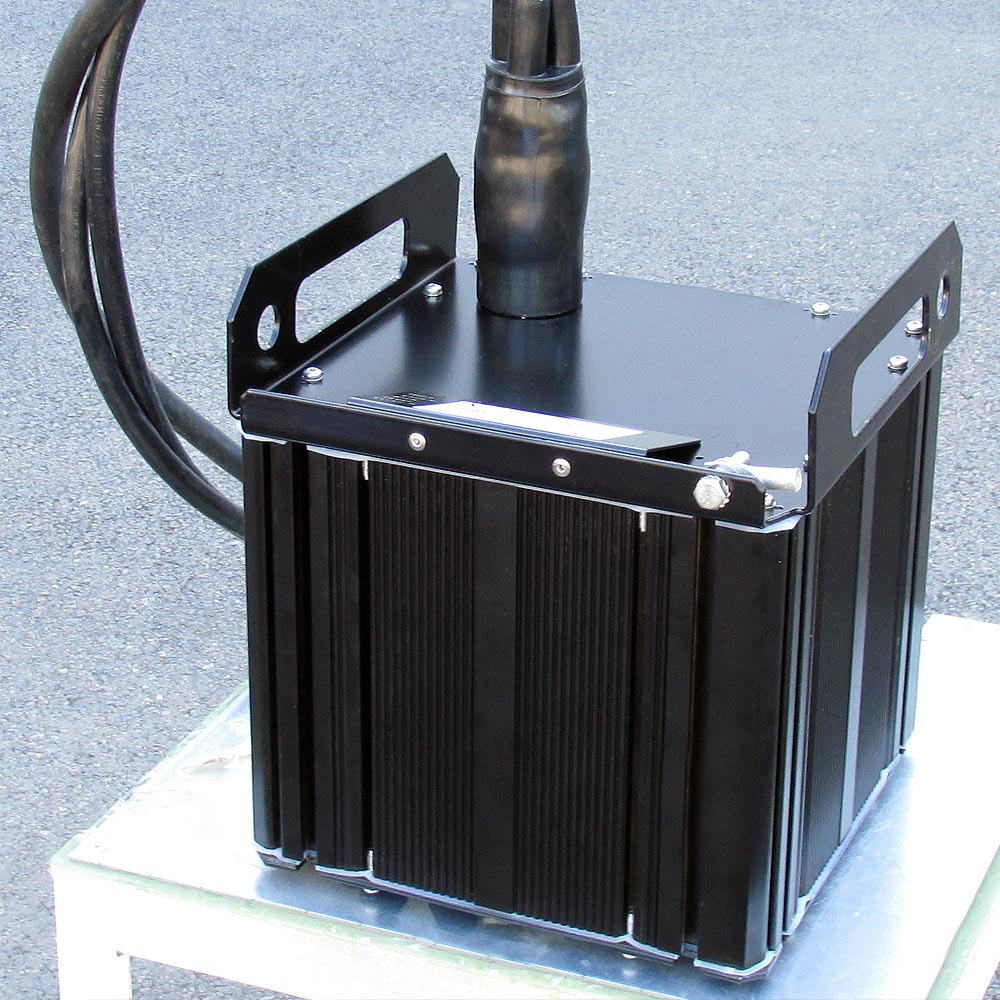

Transformateur drop monophasé
Gamme de puissances DROP monophasé
Puissance nominale : 3 - 6 - 12 kVA
Tension primaire : 1 000 - 3 200 - 5 500 V
Tension secondaire : 2 x 115 V
230 V sur demande
Le transformateur DROP monophasé est constitué par :
- un circuit magnétique torique à faibles pertes,
- des bobinages surcalculés présentant une faible élévation de température et tolérant une surcharge passagère (une surcharge de l’ordre de 1,5 à 1,8 fois le courant nominal.) Ils sont imprégnés sous vide et pression avec un vernis polyester de classe H (200°C).
Le transformateur est logé dans une cuve en aluminium étanche puis bloqué dans une résine époxy à haut pouvoir dissipatif. C’est un transformateur à diélectrique sec.
Il peut être fabriqué en transformateur élévateur ou abaisseur.
Télécharger la documentation3 /

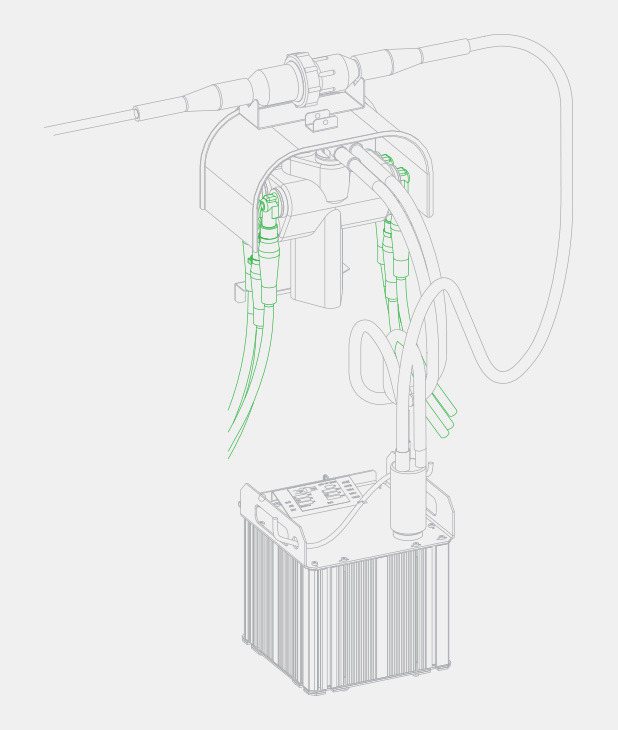

kits de raccordements drop
Raccordement de tous types de câble sec.

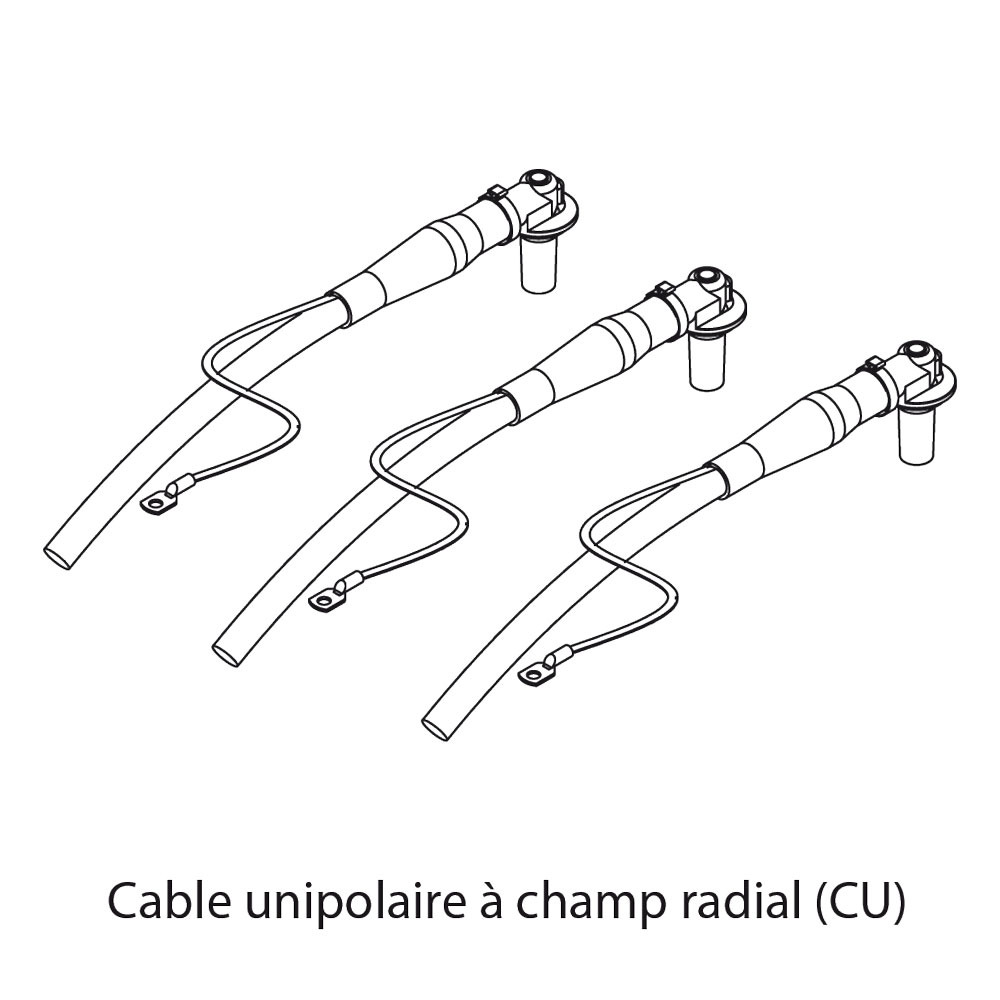

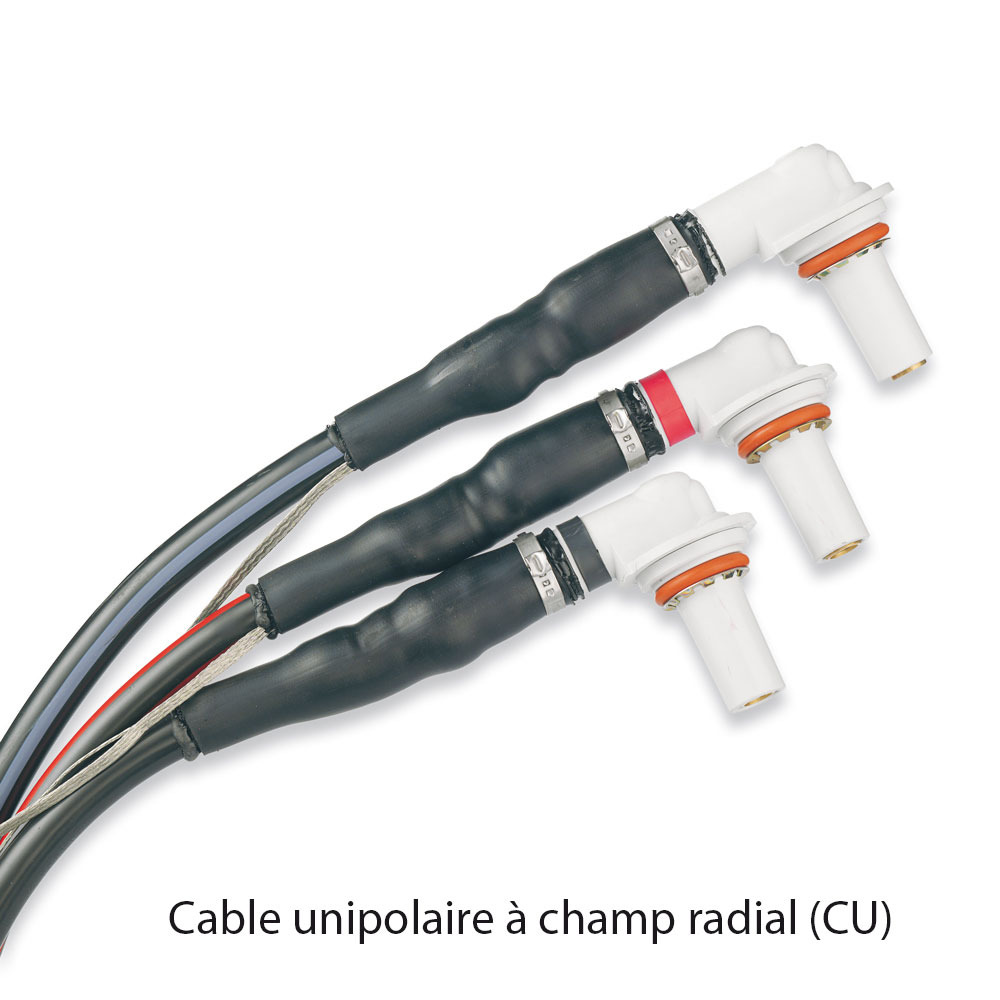

- Cable unipolaire à champ radial (CU) (cf. image 01)

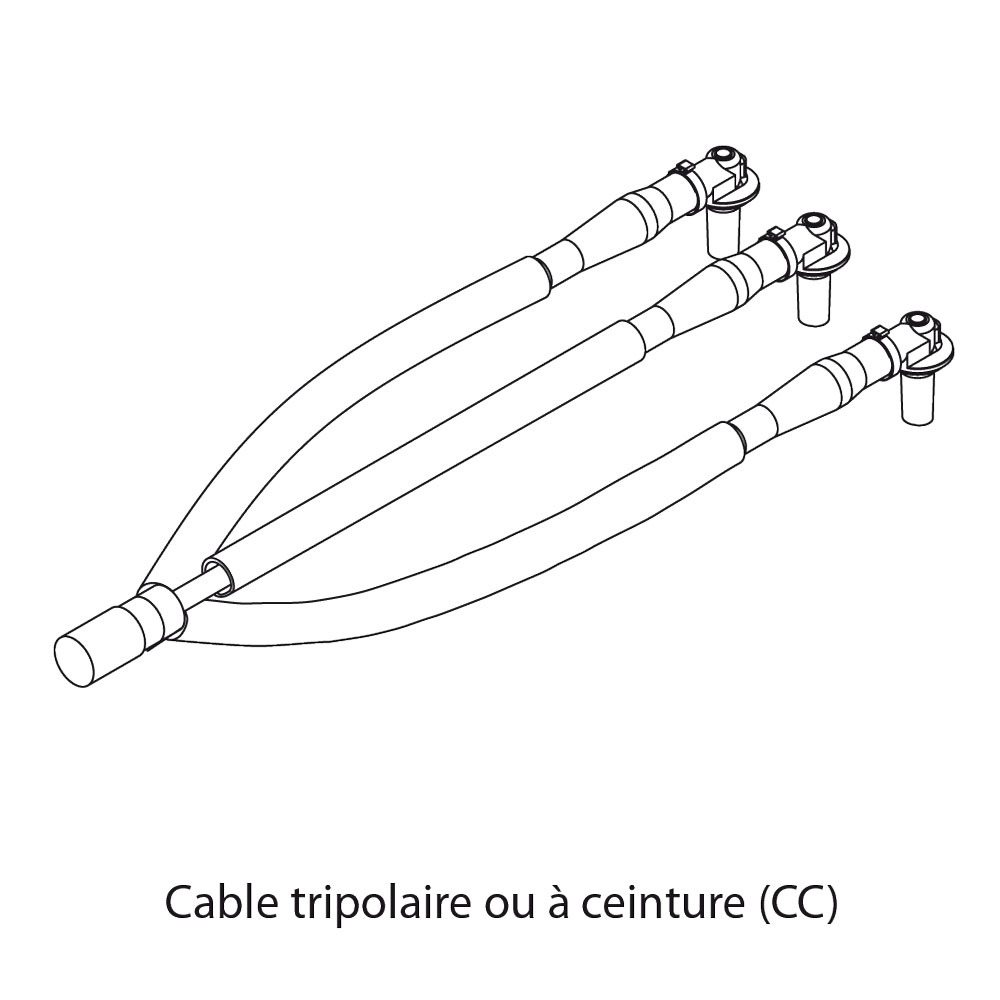

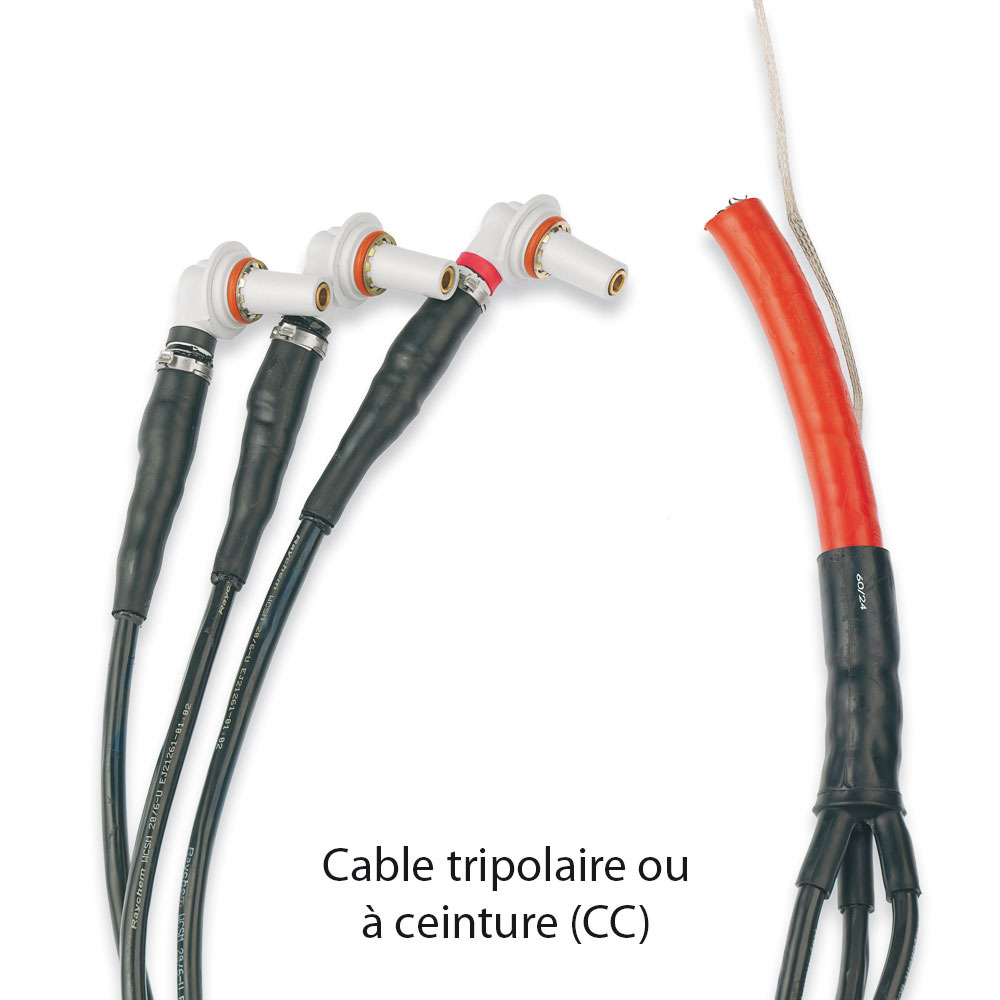

- Cable tripolaire ou à ceinture (CC) (cf. image 02)

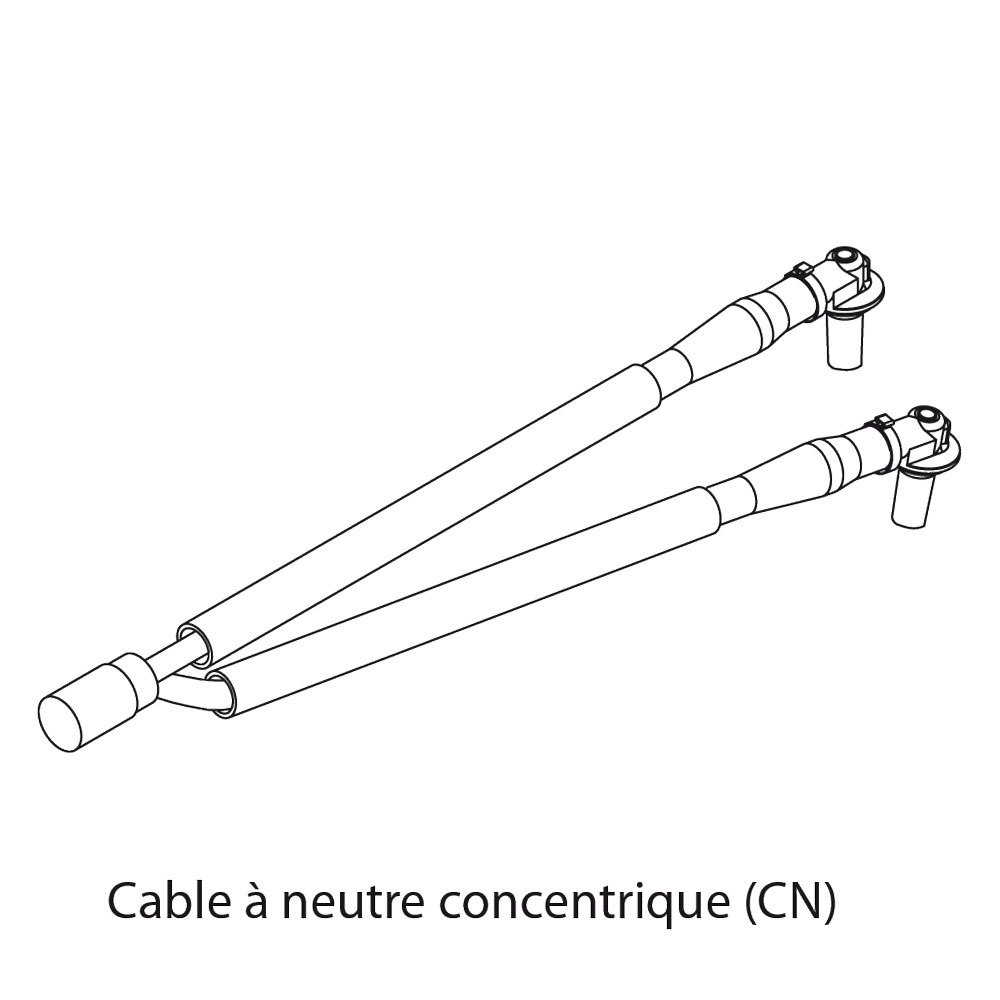

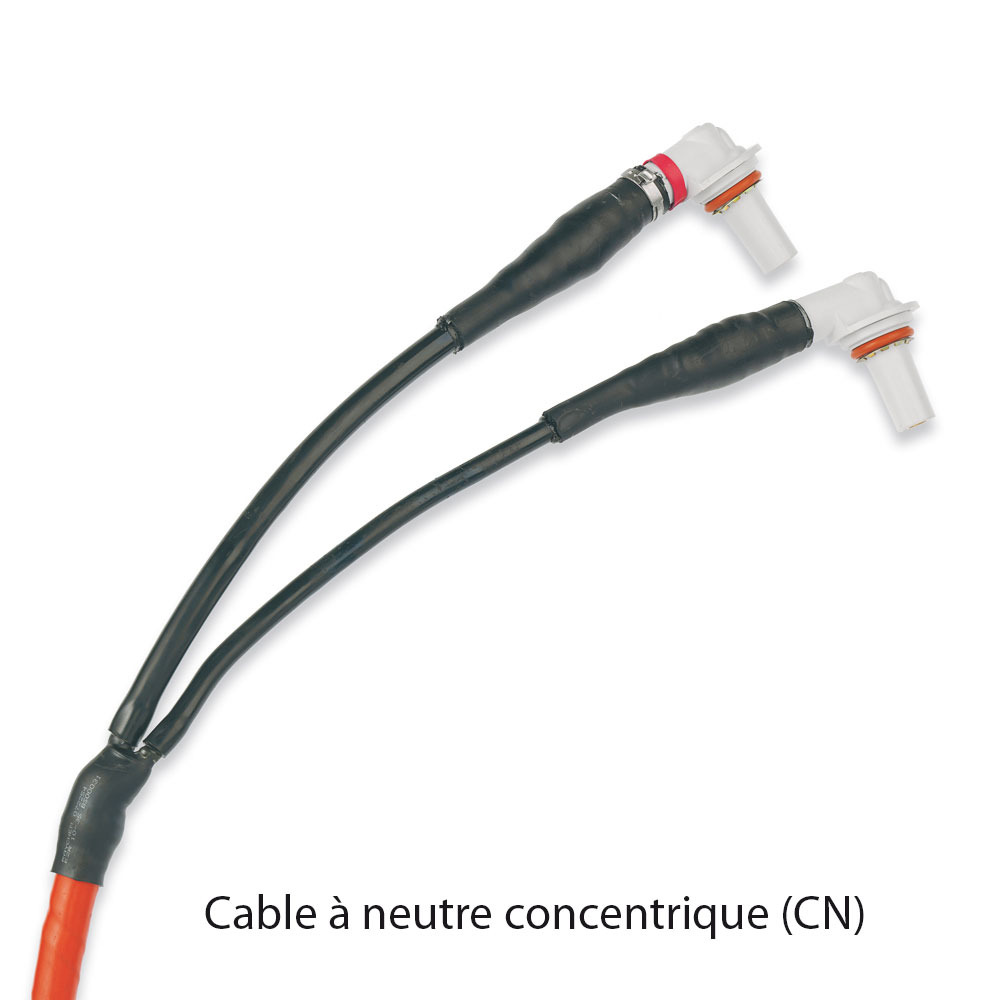

- Cable à neutre concentrique (CN) (cf. image 03)
Capacité maxi 35 mm2 cuivre.
Des têtes de câble en PET sont montées sur chaque extrémité des câbles unipolaires du réseau, l’étanchéité de l’assemblage est réalisée par une gaine thermo rétractable.
Des bagues de couleur permettent le repérage des phases.
L’étanchéité entre la tête et le module est assurée par un joint torique silicone, lui-même protégé des boues par un second joint dit “joint garde-boue”, serrage des têtes à la clef dynamométrique (7,5 N.m).
Les trois têtes d’un même départ sont bridées sur le module, le maintien et le serrage sont effectués par un seul écrou, élément déterminant pour la rapidité d’intervention sur l’installation.
4 /

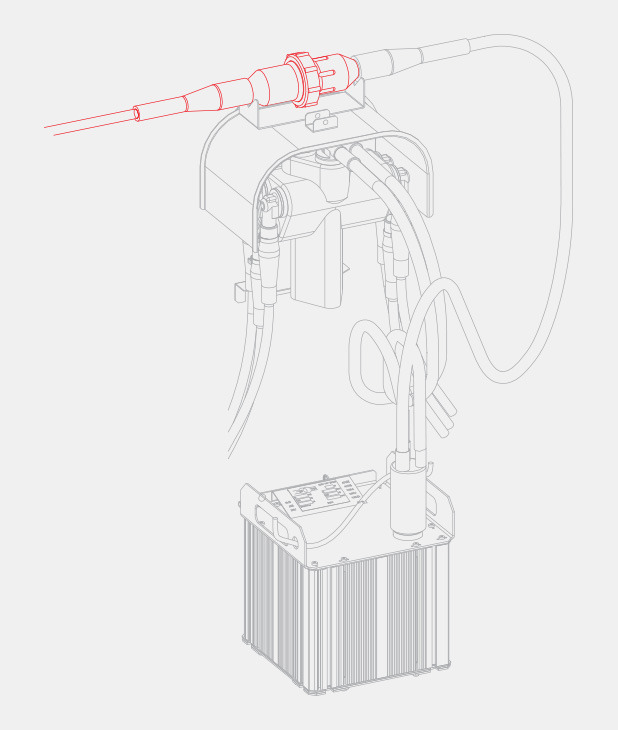

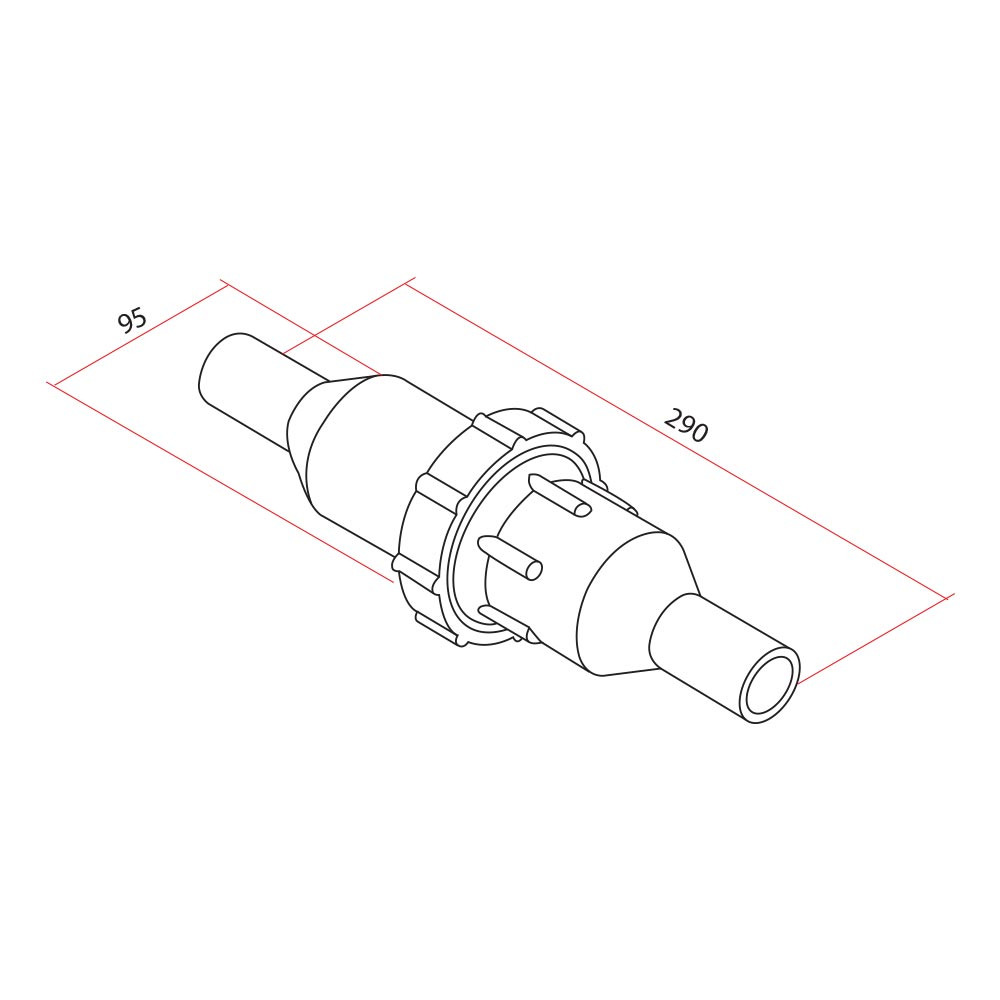

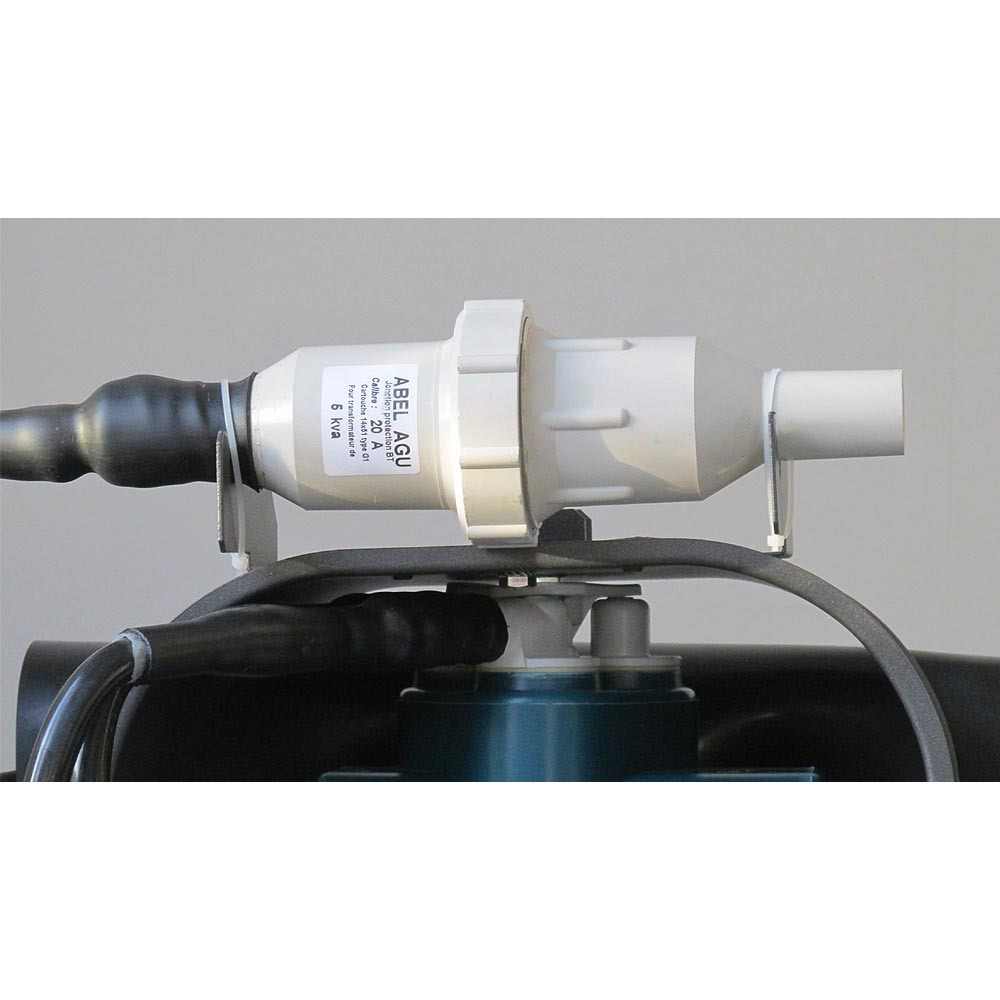

Jonction protection
La boite de jonction protection protège contre les surcharges les transformateurs HT EP mais aussi, sous certaines conditions, le réseau contre les courts-circuits, les personnes contre les contacts indirects.
La boite de jonction protection est constituée de deux demi-coquilles en résine assemblées par une bague filetée.
L’étanchéité entre les deux demi-coquilles est assurée par un joint torique 60 x 5.
Raccordement par deux bornes à serrage par vis.
Capacité maxi : 1 sortie 1 câble 2 x 25 mm2 cuivre.
2 sorties 2 câbles 2 x 16 mm2 cuivre.
Cartouches fusibles gG dimensions 14 x 51 (calibre jusqu’a 50 A).
Conforme aux normes NFC 17-200.
Protection IP67 (protège contre les effets d’une immersion passagère).
Protection IK10 (protège contre les chocs 20 Joules).
Télécharger la documentation5 /

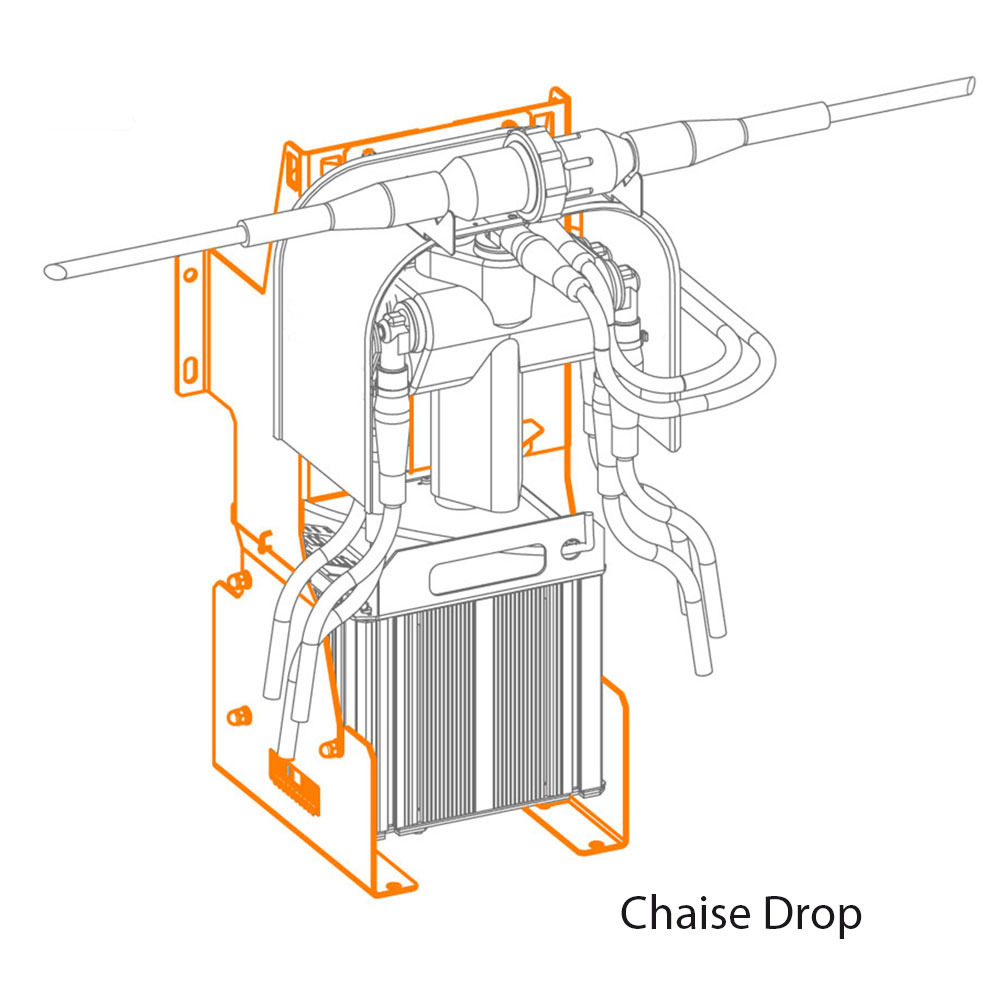

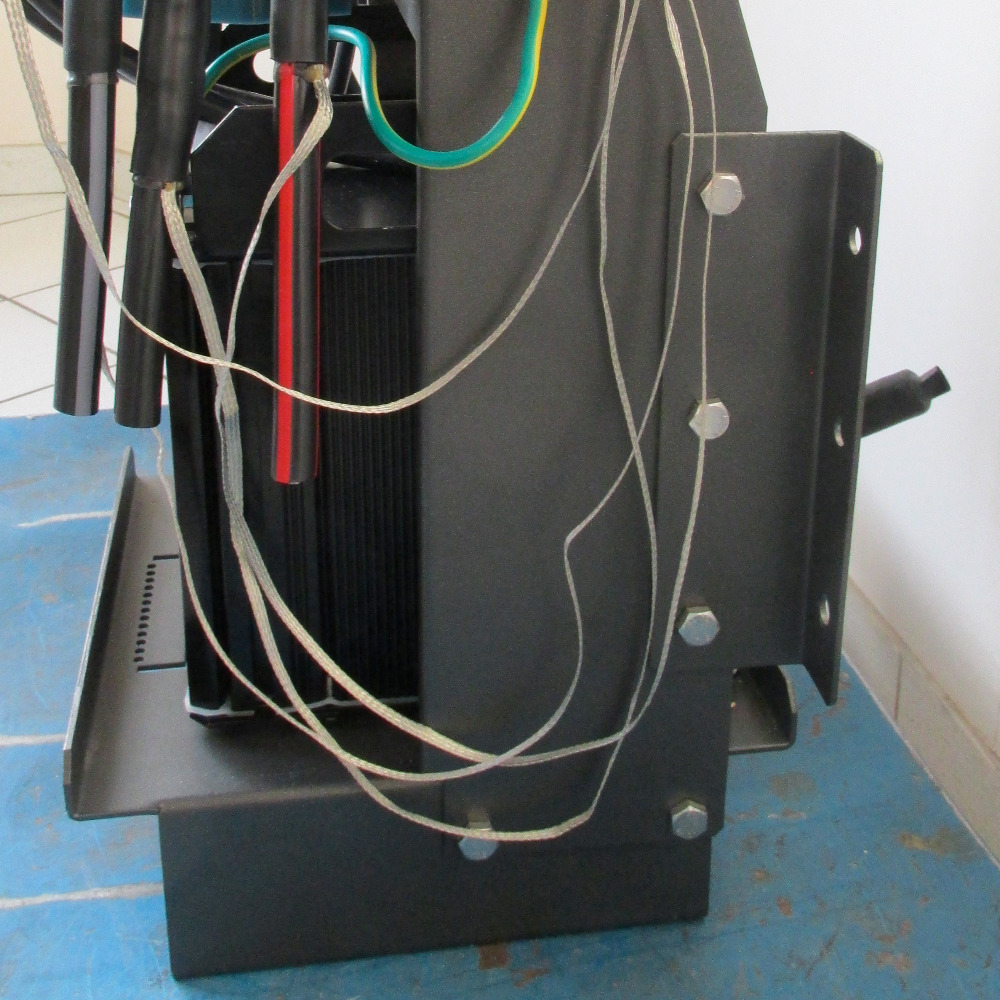

Chaise drop
La chaise DROP est l’accessoire dédié pour asseoir le transformateur dans la chambre.

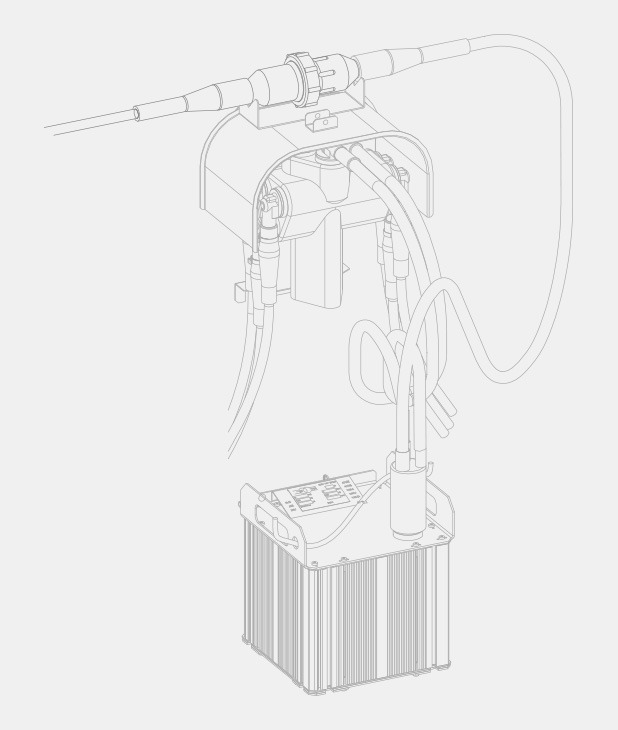

L’ensemble de transformation DROP est situé dans un regard et le module DROP est fixé sur la paroi.
La manutention du transformateur se fait par des anneaux de manutention situés sur la partie supérieure du transformateur.
Une corde de levage est fournie avec les transformateurs monophasés.
Chaise drop
