Abel Réseaux / DROP triphasé

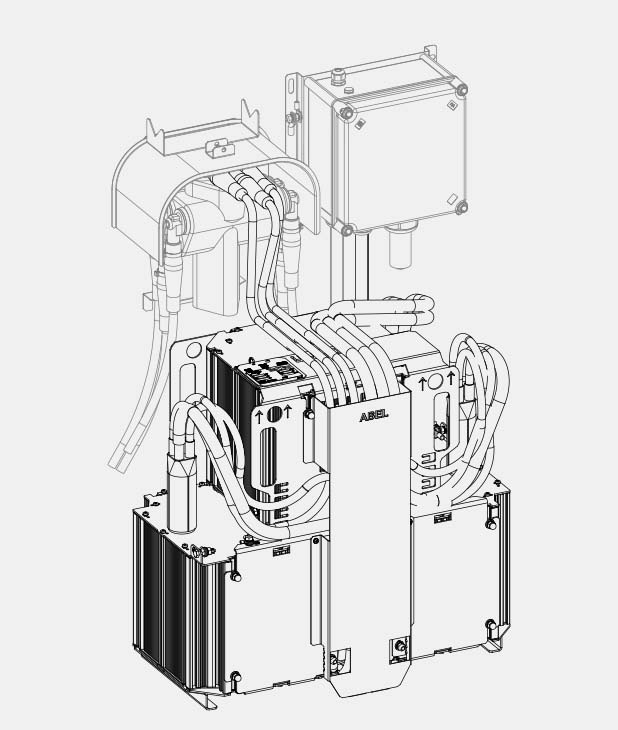

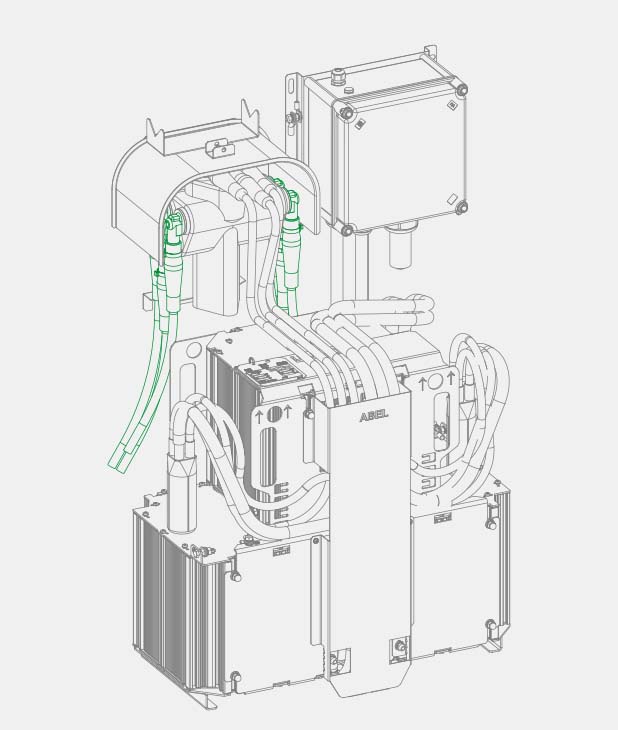

Schéma technique

Cliquez sur les zones numaérotées du schéma ci-dessous pour plus d’informations :

1 /

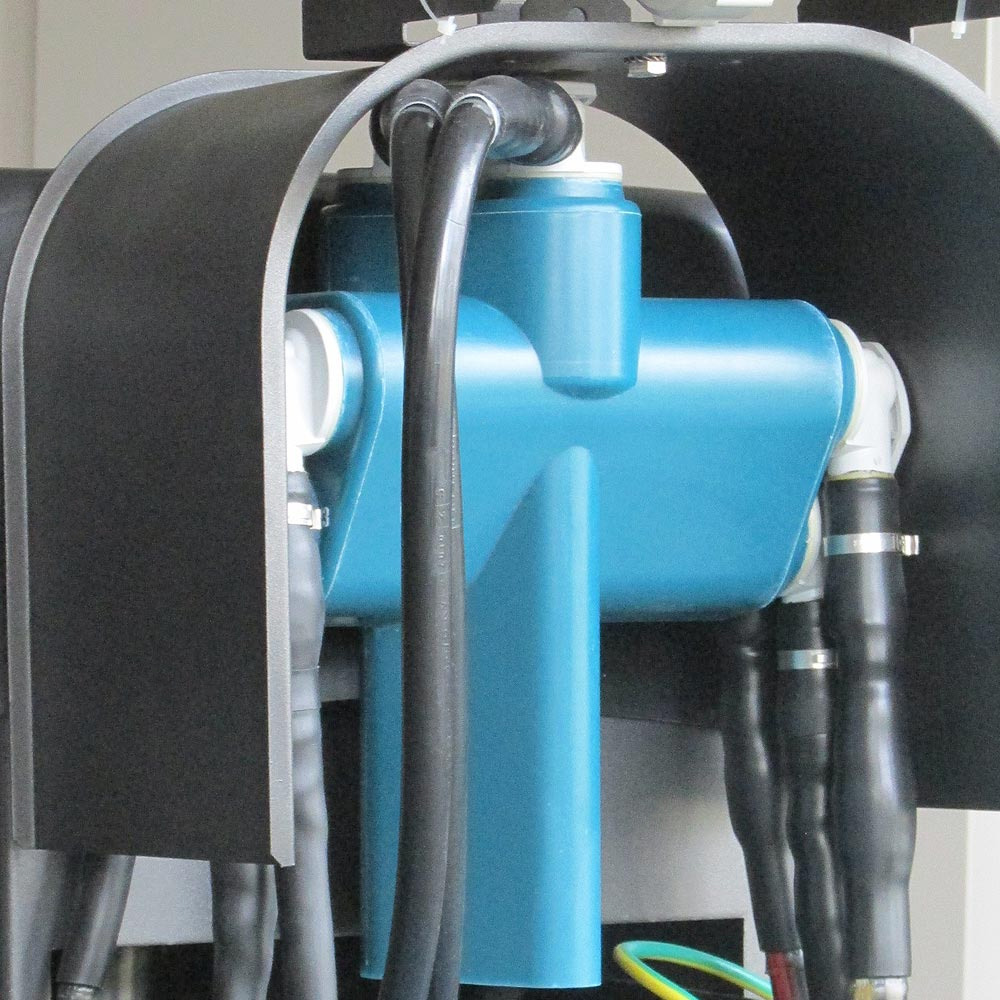

Module DROP

Le module DROP de raccordement à 2 ou 3 directions permet de raccorder les câbles HT du réseau. Ces raccordements CU/CC/CN sont débrochables.

La qualité de contact est de 63 A.

La tenue au courant de court-circuit est de 1 500 A pendant 3 secondes.

La connectique est surmoulée en résine polyuréthane.
La partie supérieure du module reçoit les fusibles et les têtes de câble d’alimentation du transformateur, alors que les faces latérales reçoivent les connections du réseau.

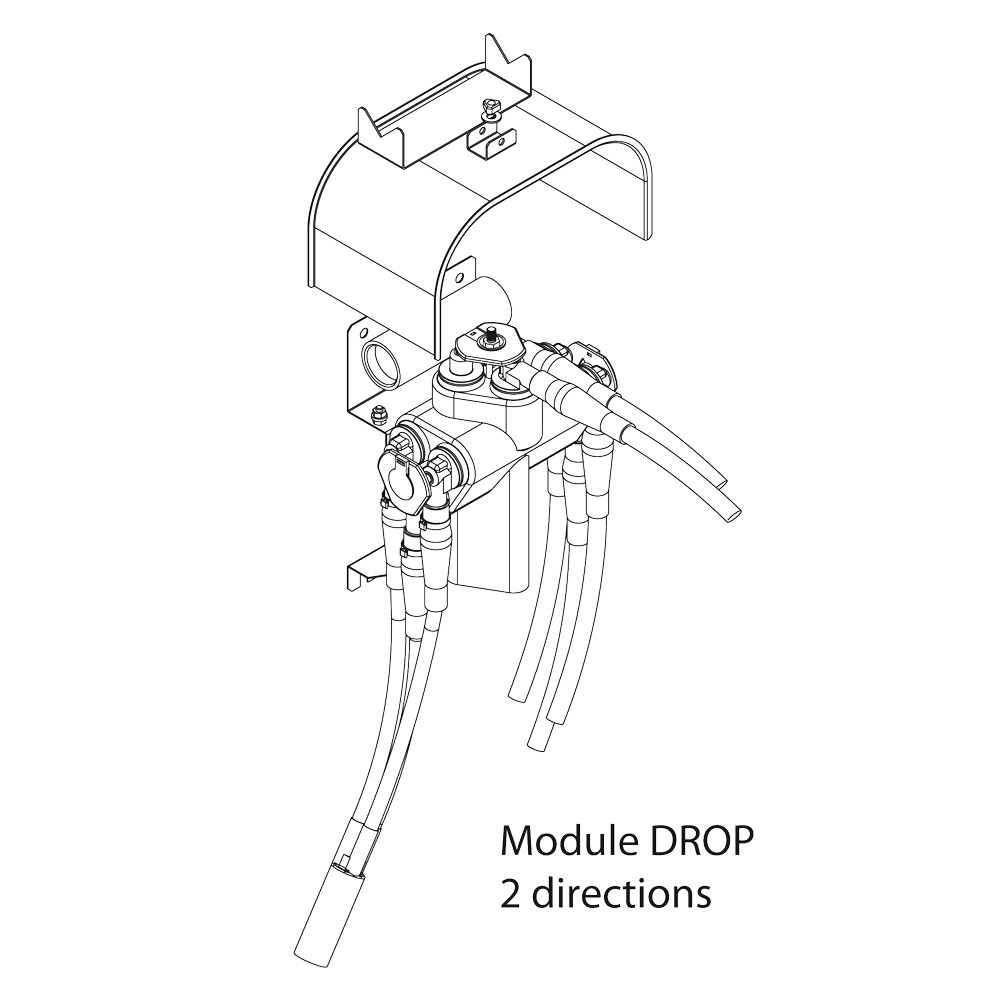

Module 2 directions
Raccordement du réseau (1 arrivée et 1 départ) + raccordement du transformateur.

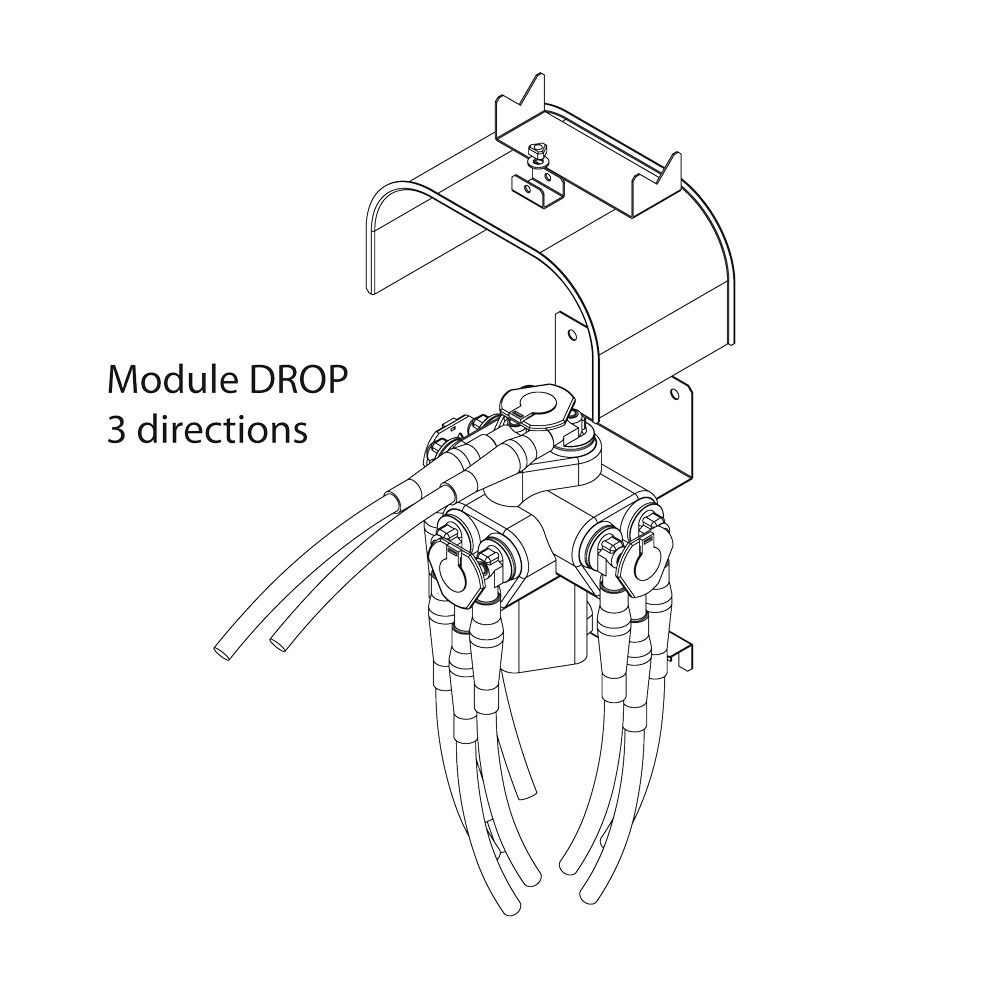

Module 3 directions
Raccordement du réseau (1 arrivée, 1 départ et 1 dérivation) + raccordement du transformateur.

2 /

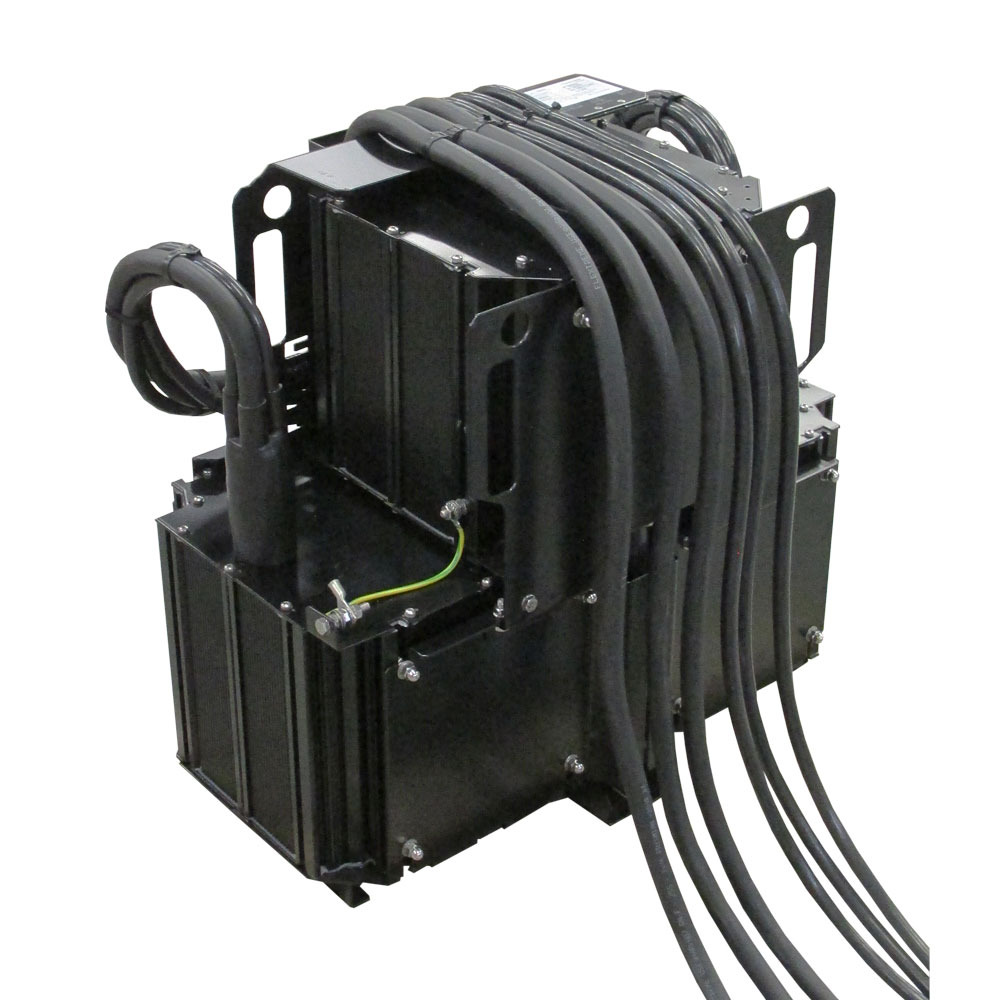

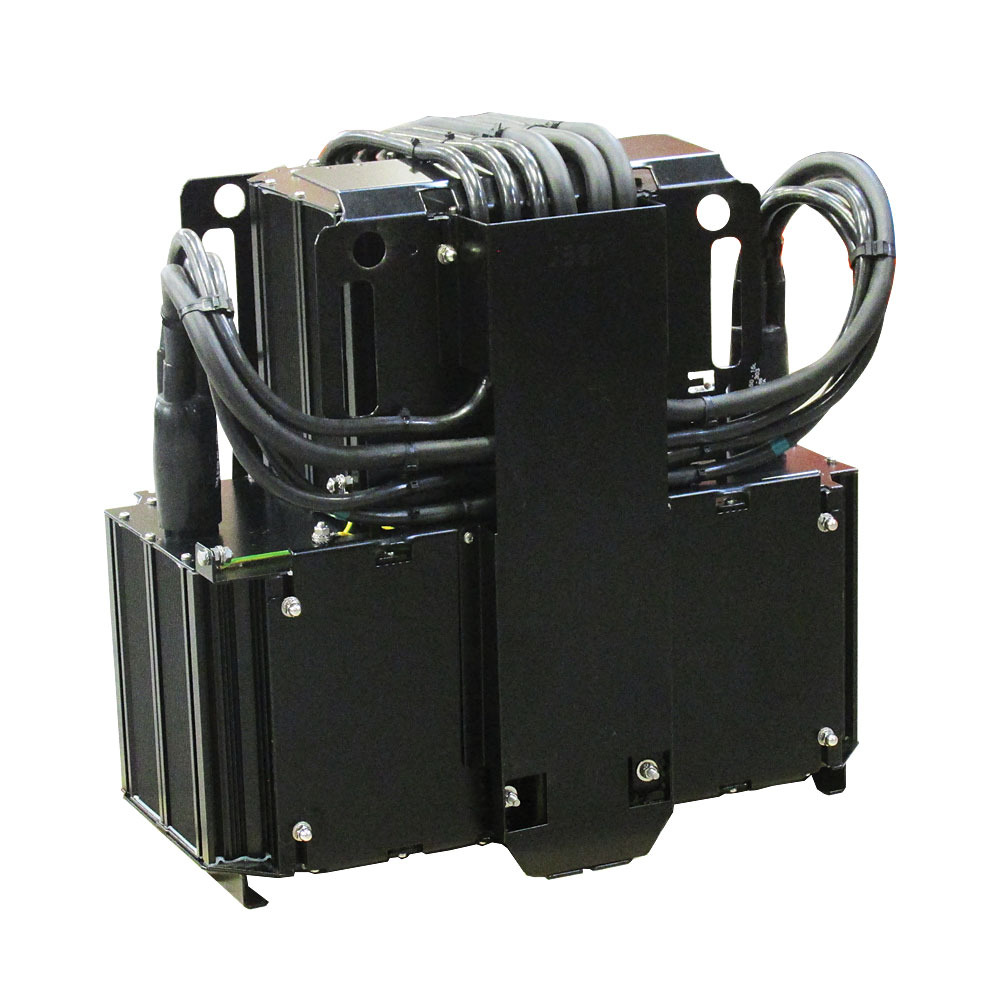

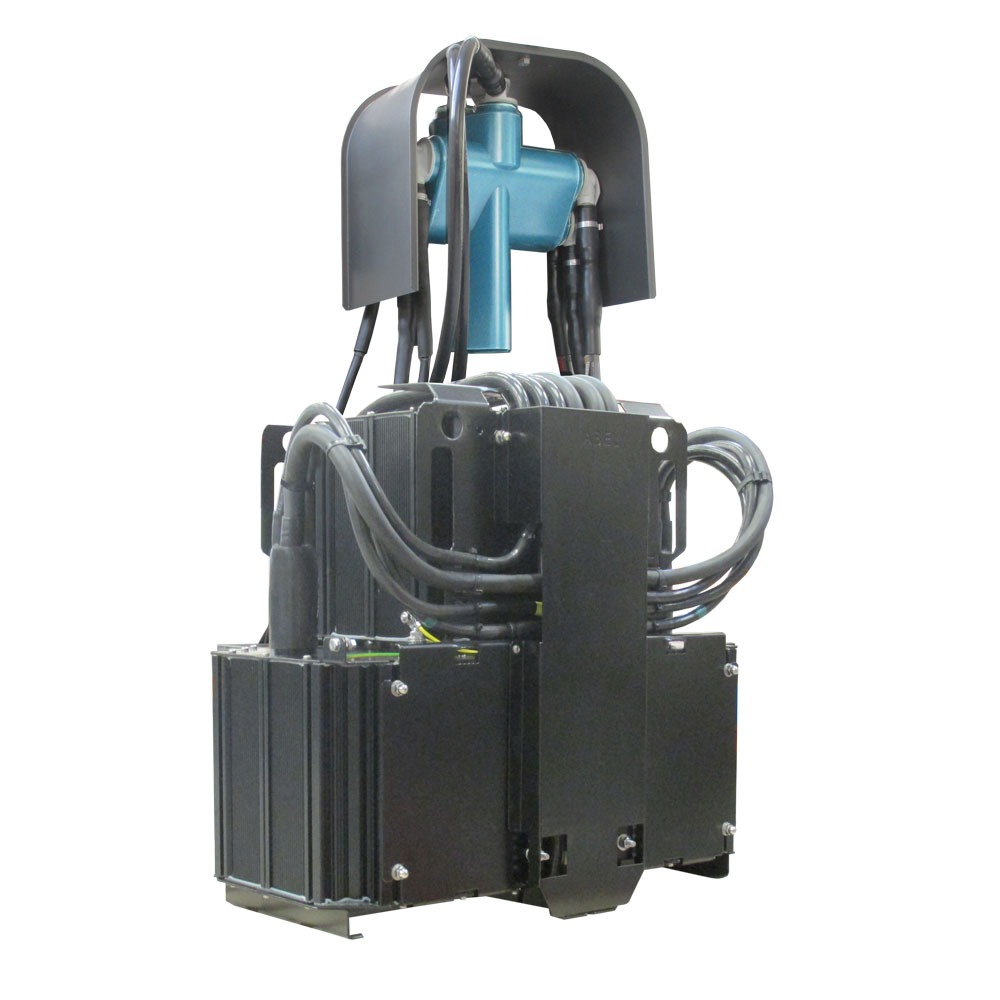

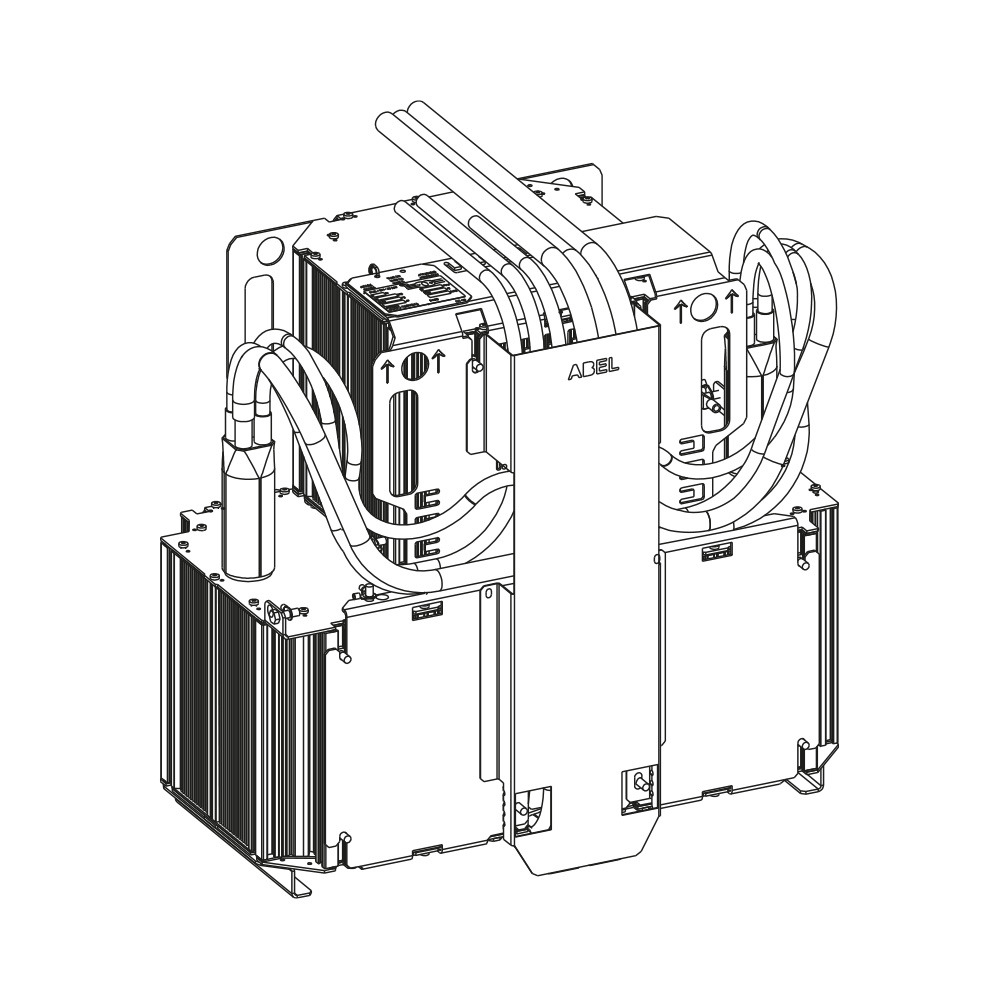

Transformateur DROP triphasé

Gamme de puissances DROP triphasé
Puissance nominale : 9 – 18 – 25 – 40 – 50 kVA
Tension primaire : 1 000 - 3 200 - 5 500 V
Tension secondaire : 230 - 400

Le transformateur DROP triphasé est constitué par :

- un circuit magnétique torique à faibles pertes,
- des bobinages surcalculés présentant une faible élévation de température et tolérant une surcharge passagère (une surcharge de l’ordre de 1,5 à 1,8 fois le courant nominal.) Ils sont imprégnés sous vide et pression avec un vernis polyester de classe H (200°C).

Le transformateur est logé dans une cuve en aluminium étanche puis bloqué dans une résine époxy à haut pouvoir dissipatif. C’est un transformateur à diélectrique sec. Il peut être fabriqué en transformateur élévateur ou abaisseur.

Télécharger la documentation

3 /

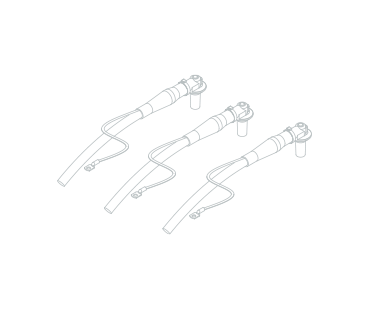

Kits de raccordements drop

Raccordement de tous types de câble sec.

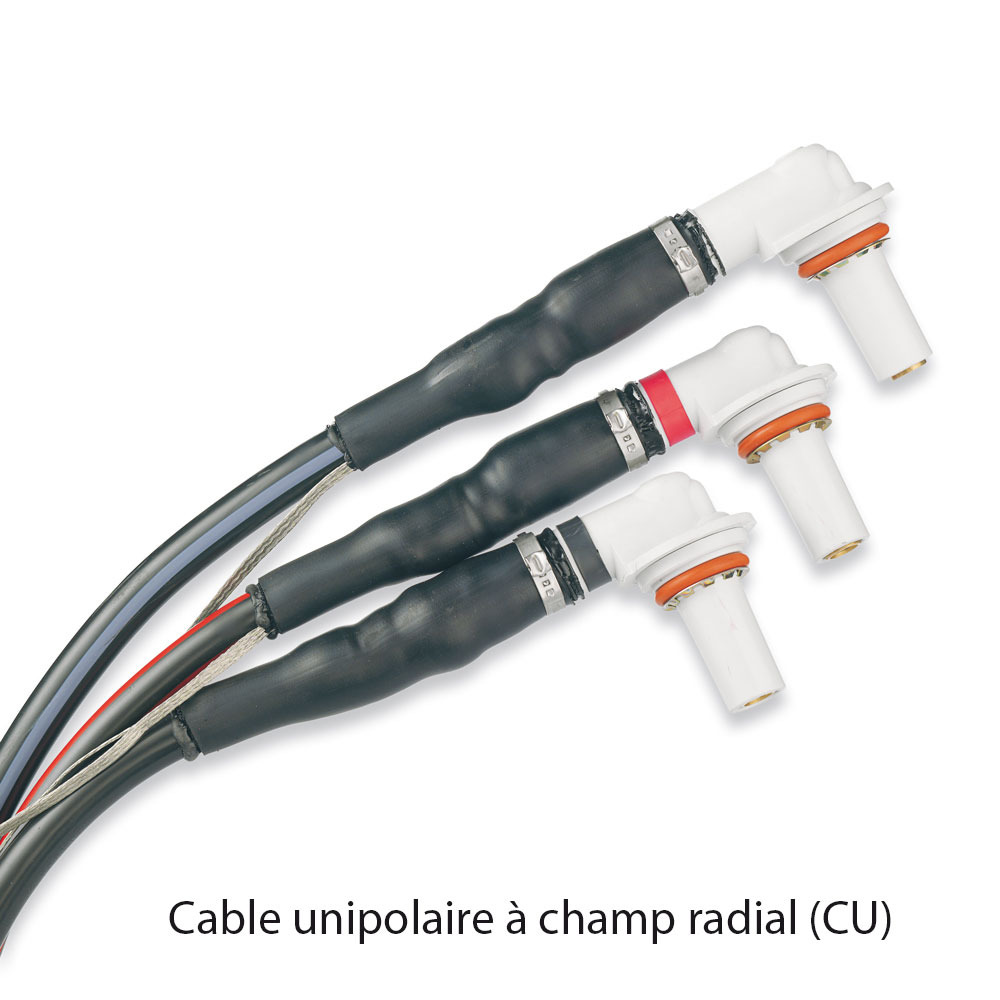

- Cable unipolaire à champ radial (CU) (cf. image 01)

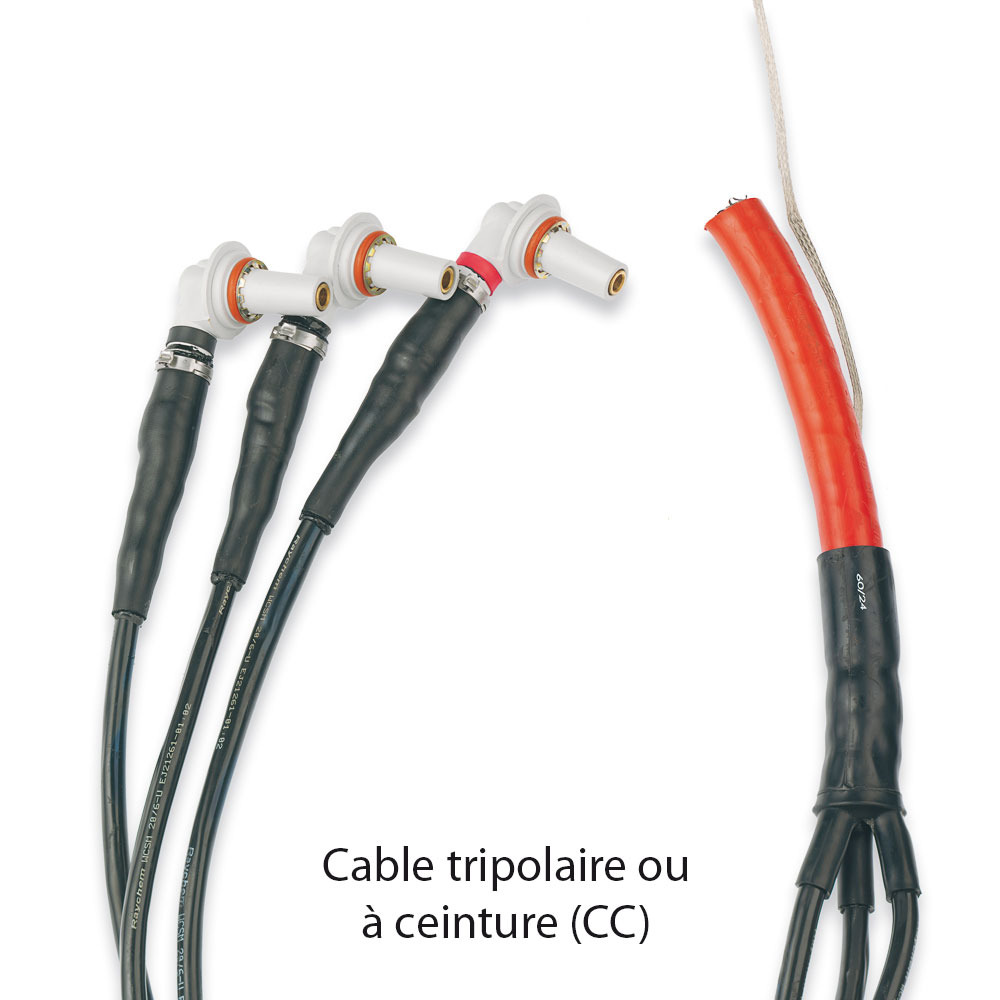

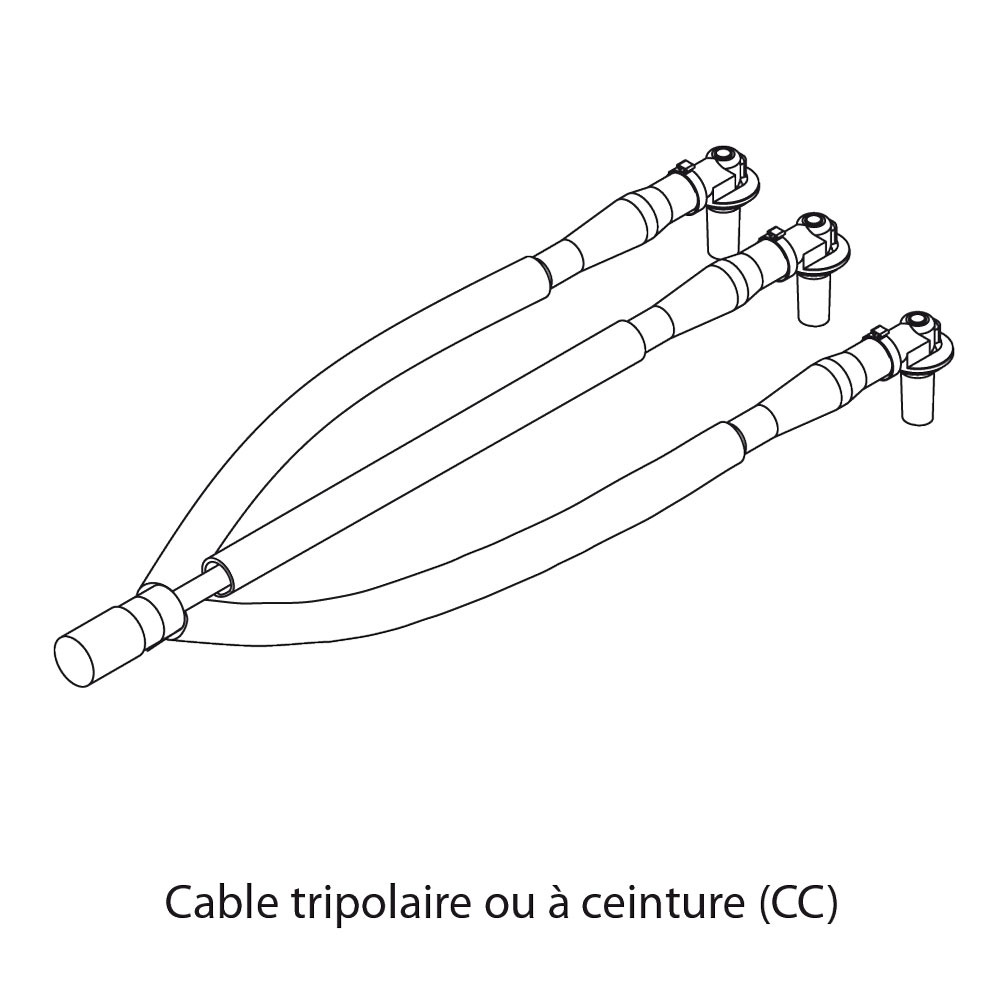

- Cable tripolaire ou à ceinture (CC) (cf. image 02)

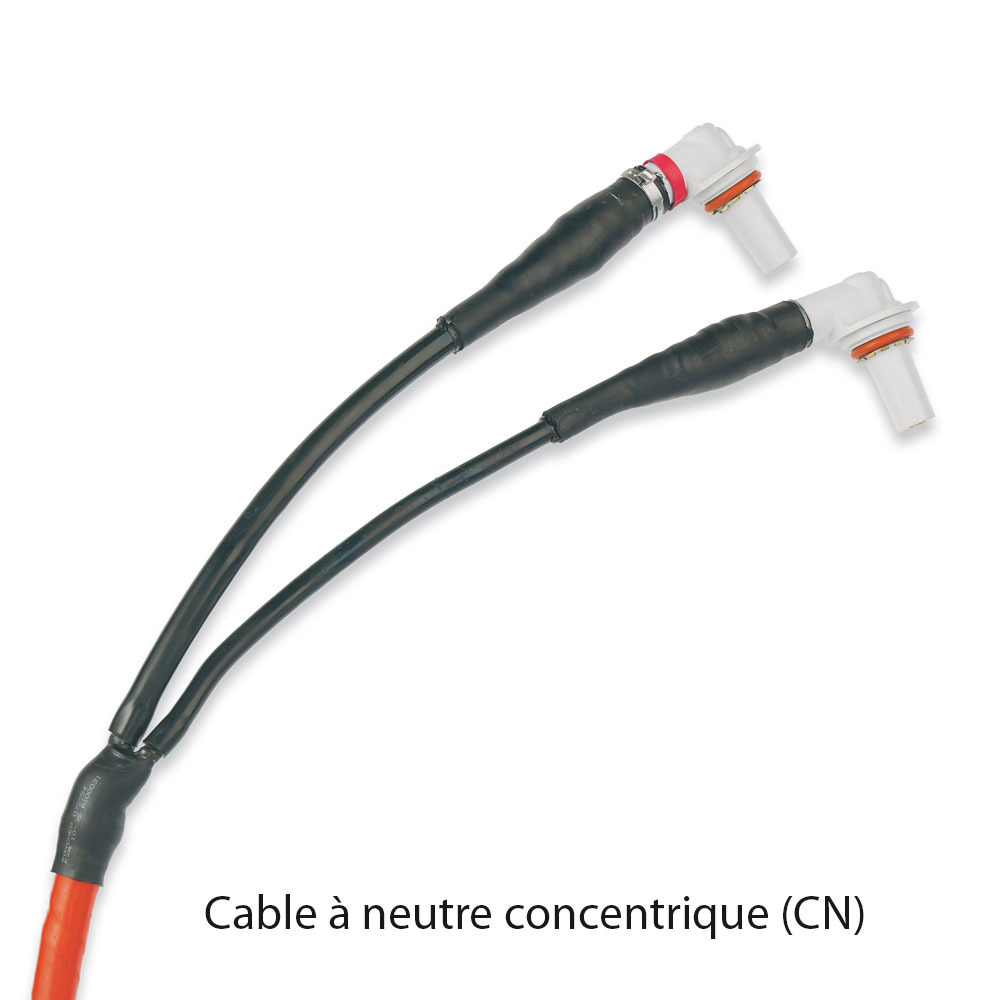

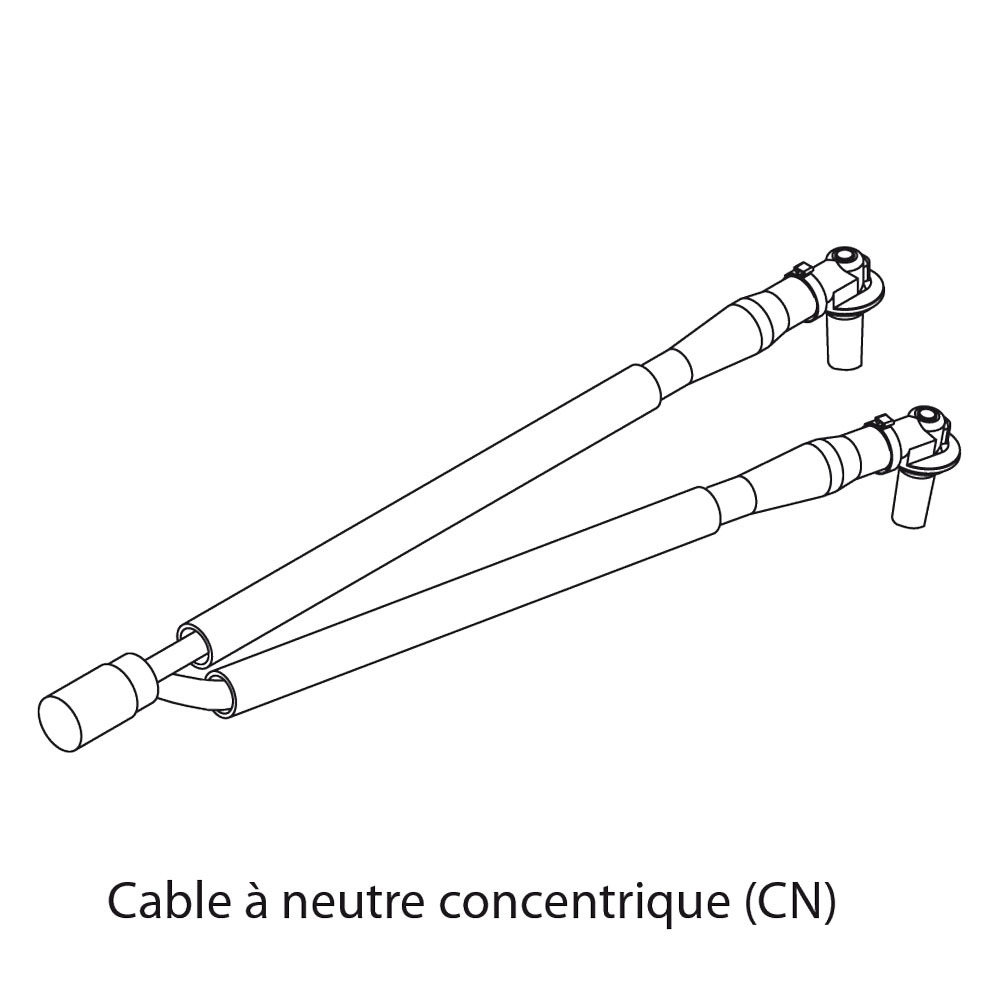

- Cable à neutre concentrique (CN) (cf. image 03)

Capacité maxi 35 mm2 cuivre.

Des têtes de câble en PET sont montées sur chaque extrémité des câbles unipolaires du réseau, l’étanchéité de l’assemblage est réalisée par une gaine thermo rétractable.

Des bagues de couleur permettent le repérage des phases.
L’étanchéité entre la tête et le module est assurée par un joint torique silicone, lui-même protégé des boues par un second joint dit “joint garde-boue”, serrage des têtes à la clef dynamométrique (7,5 N.m).

Les trois têtes d’un même départ sont bridées sur le module, le maintien et le serrage sont effectués par un seul écrou, élément déterminant pour la rapidité d’intervention sur l’installation.

4 /

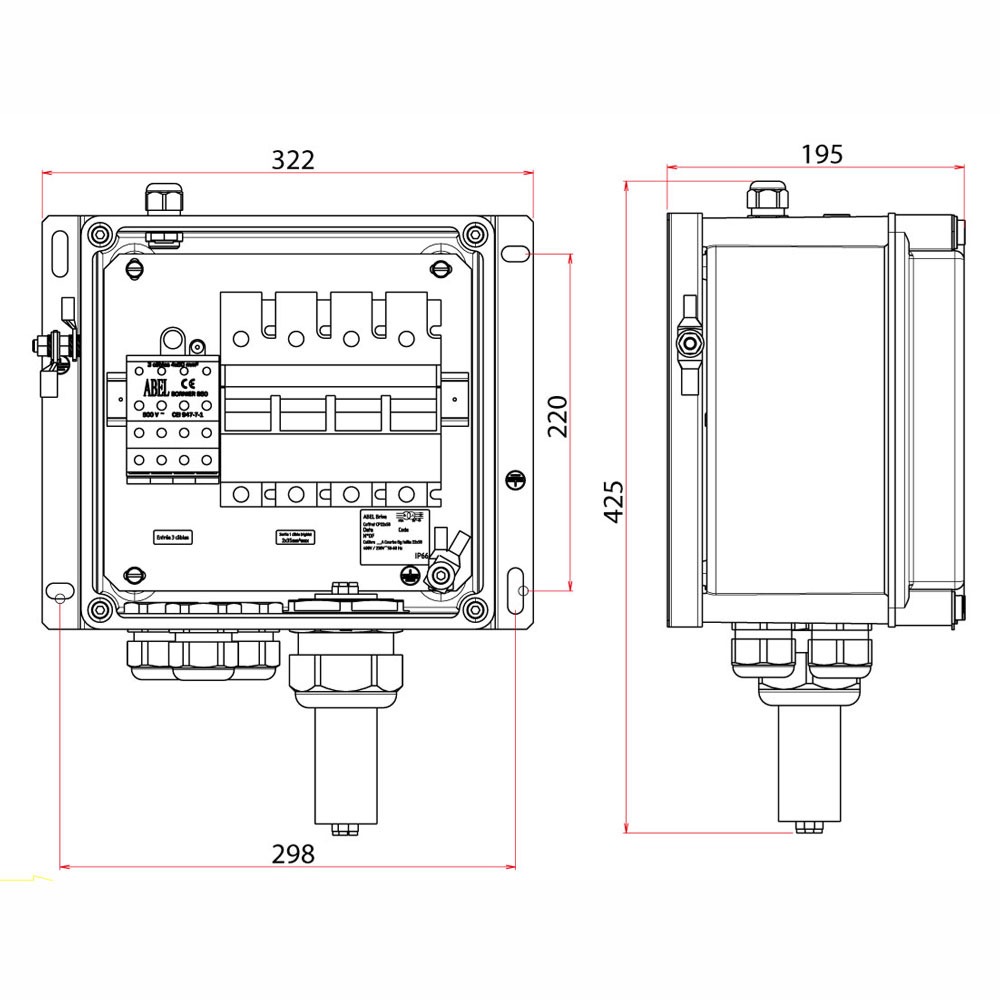

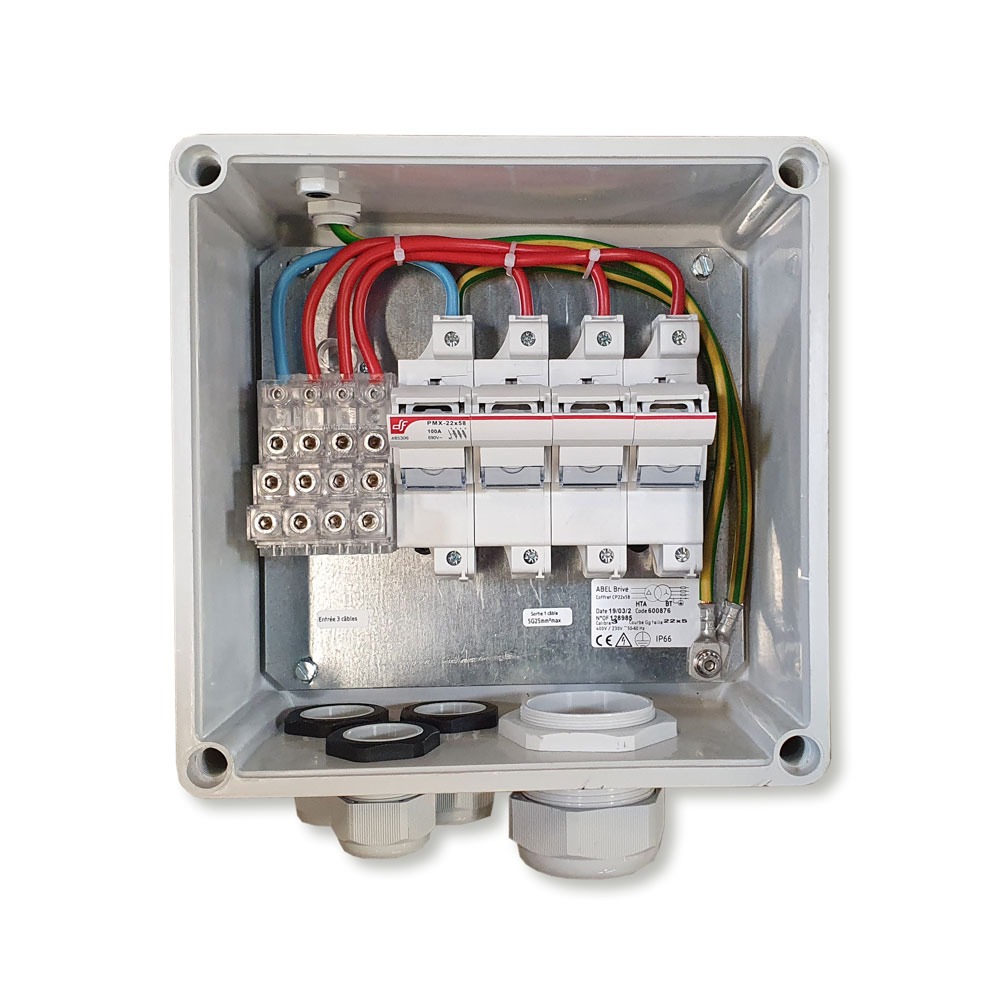

Coffret de protection

Le coffret de protection protège contre les surcharges les transformateurs triphasés HT-EP, contre les courts-circuits et les contacts indirects selon les règles définies dans le fascicule de documentation FD17-205.
Il permet de réaliser le couplage étoile et la mise à la terre du neutre (Point milieu de l’étoile).

Le coffret de protection est constitué :
- d’un coffret IP66 avec une tôle de fixation en acier galvanisé peinte.
- de 3 presse-étoupe de taille adaptée au câble provenant du transformateur tri.
- d’un presse-étoupe M63 permettant le départ d’un câble de 5Gx25mm² (Ø de serrage 34 à 48mm)
- d’un bornier de raccordement d’une capacité max de 3 câbles de 4x50mm² cuivre
- d’un coupe-circuit tétrapolaire avec cartouches fusibles 22x58 courbe Gg adapté à la puissance du transformateur tri
- d’une liaison terre permettant la mise à la terre du neutre.

Nota : Les caractéristiques du coffret de protection transfo tri 2x40kVA (code 600875) sont différentes et sont décrites dans la notice N°176.
