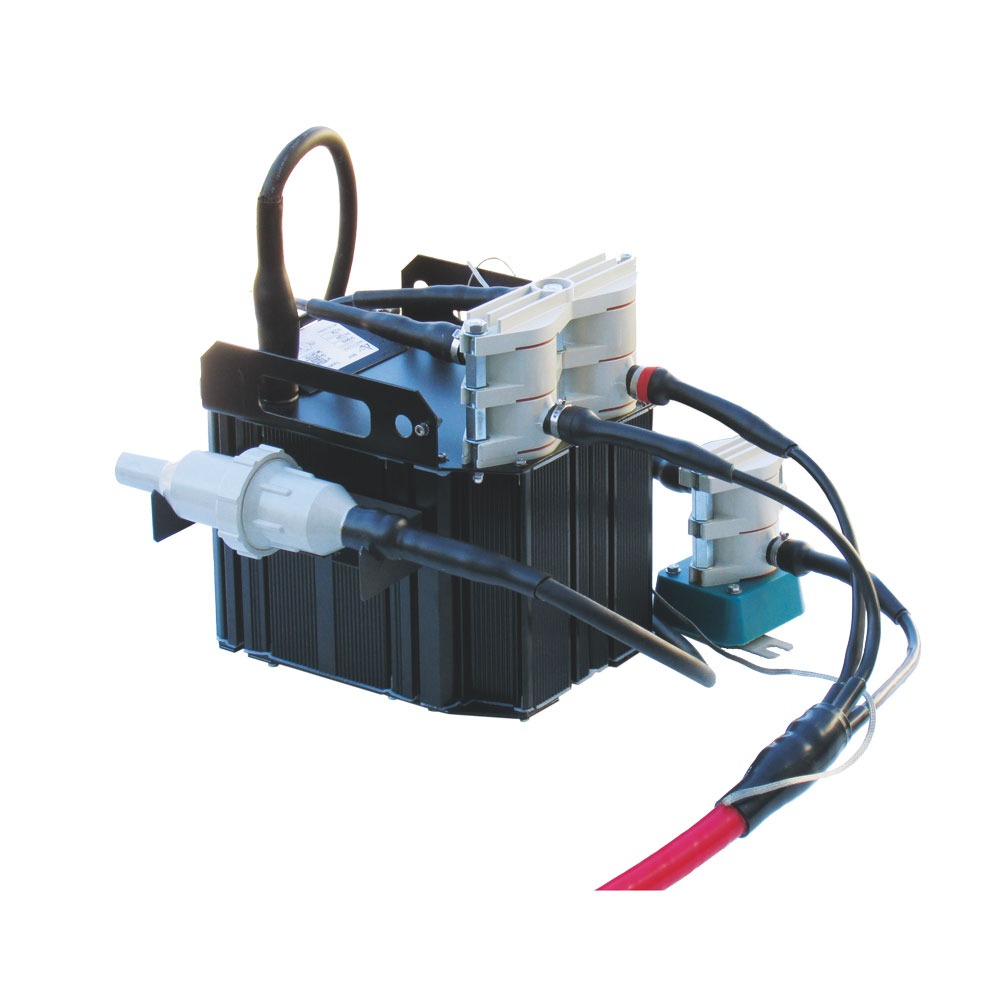

Abel Réseaux / Ensemble DEFENSE

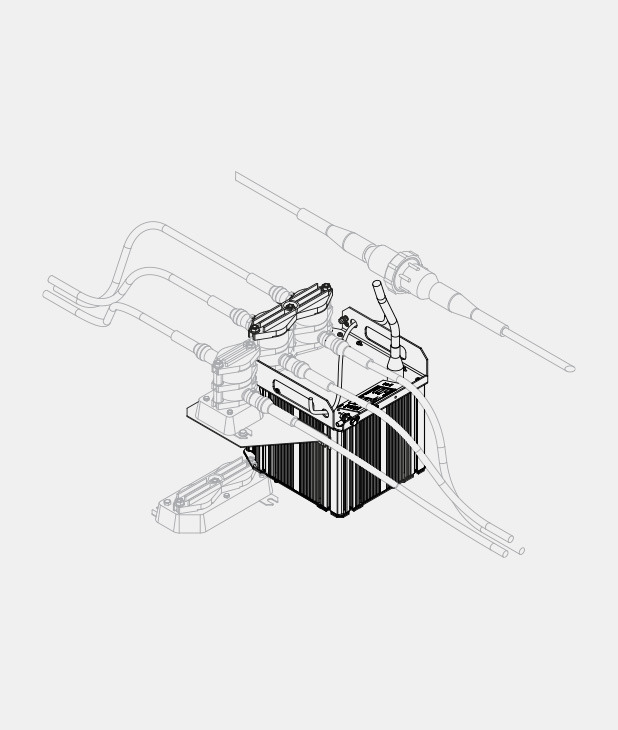

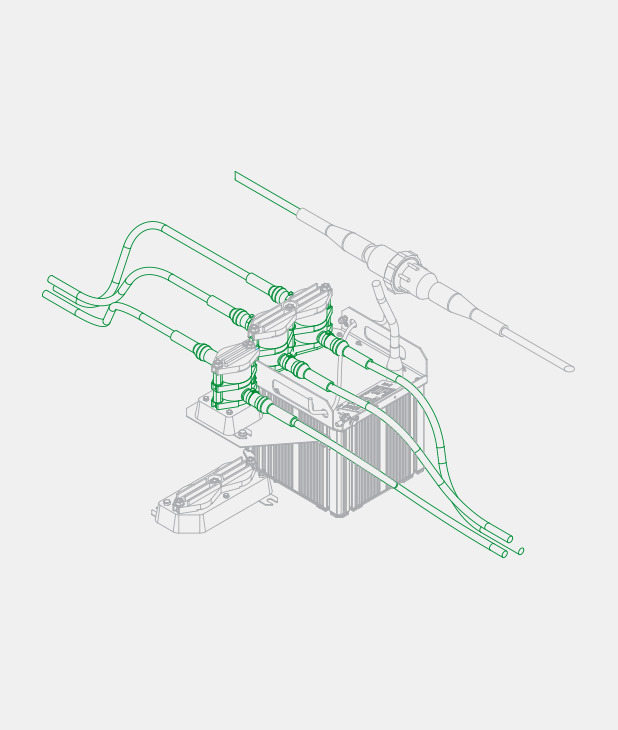

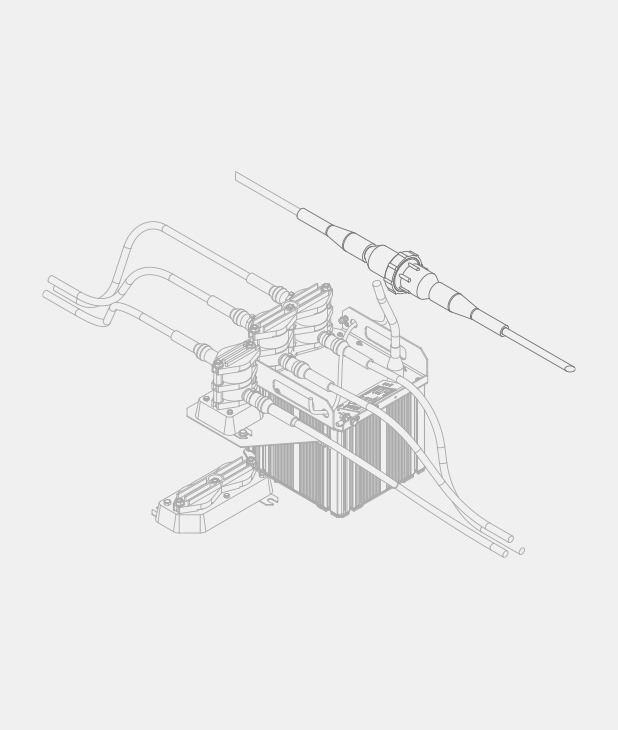

Schéma technique

Cliquez sur les zones numaérotées du schéma ci-dessous pour plus d’informations :

1 /

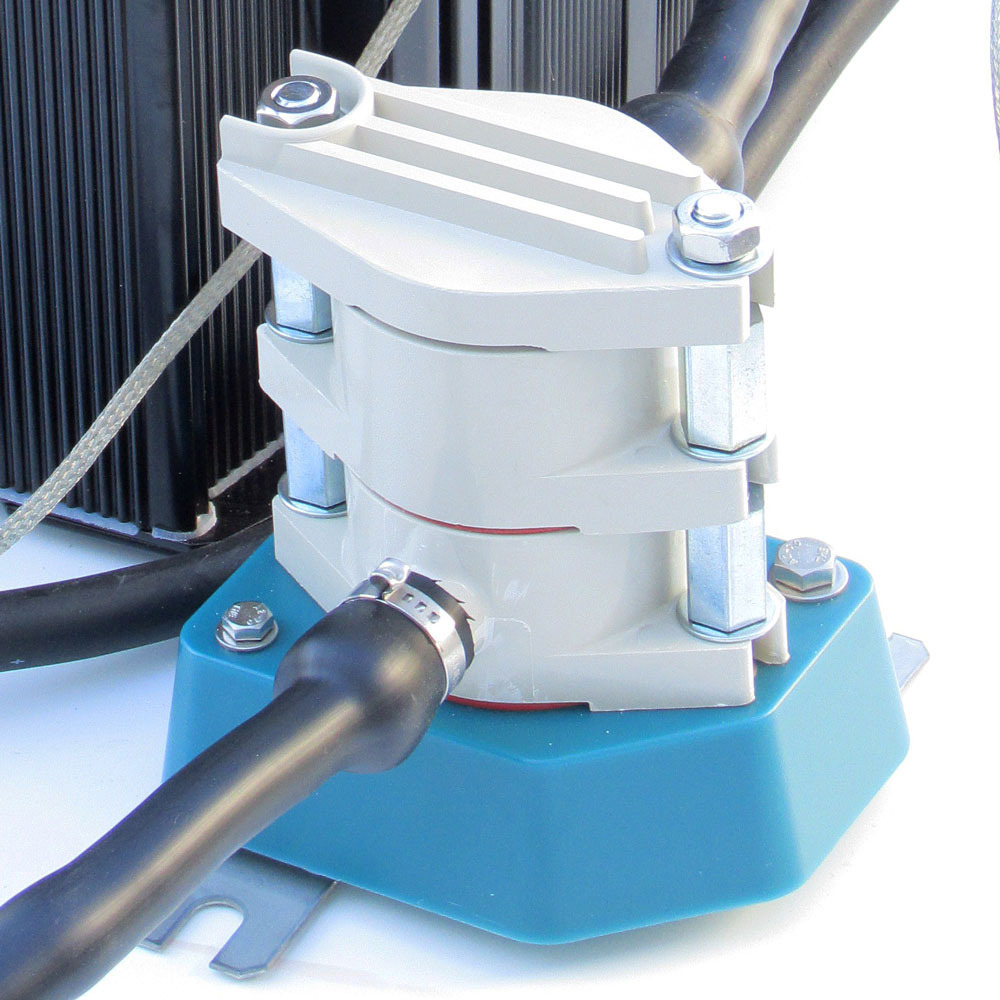

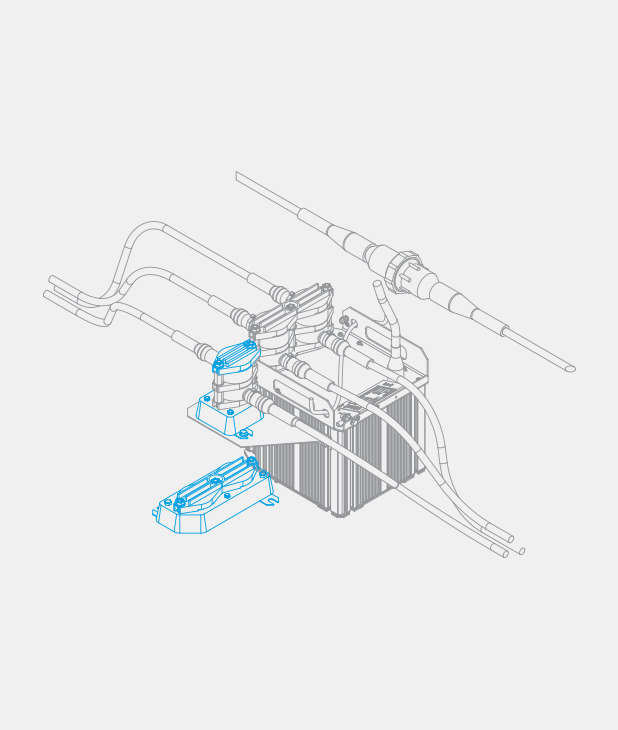

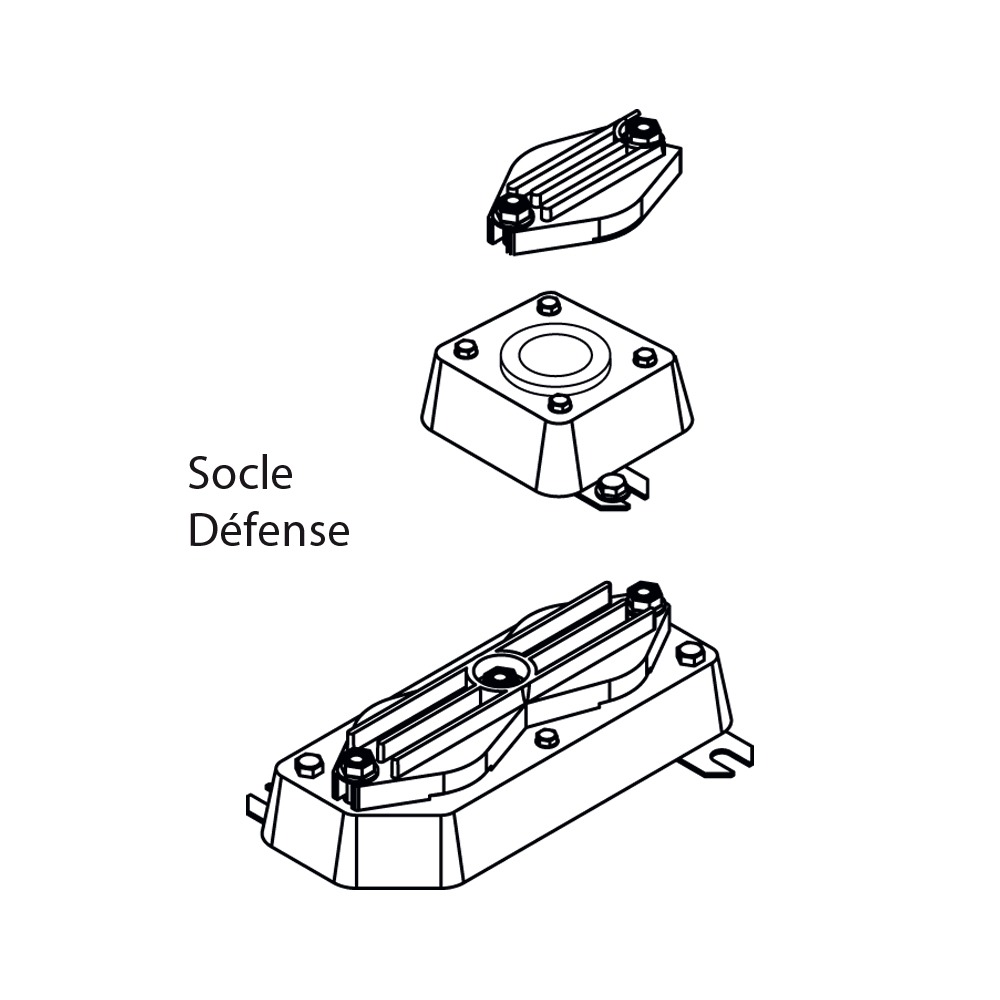

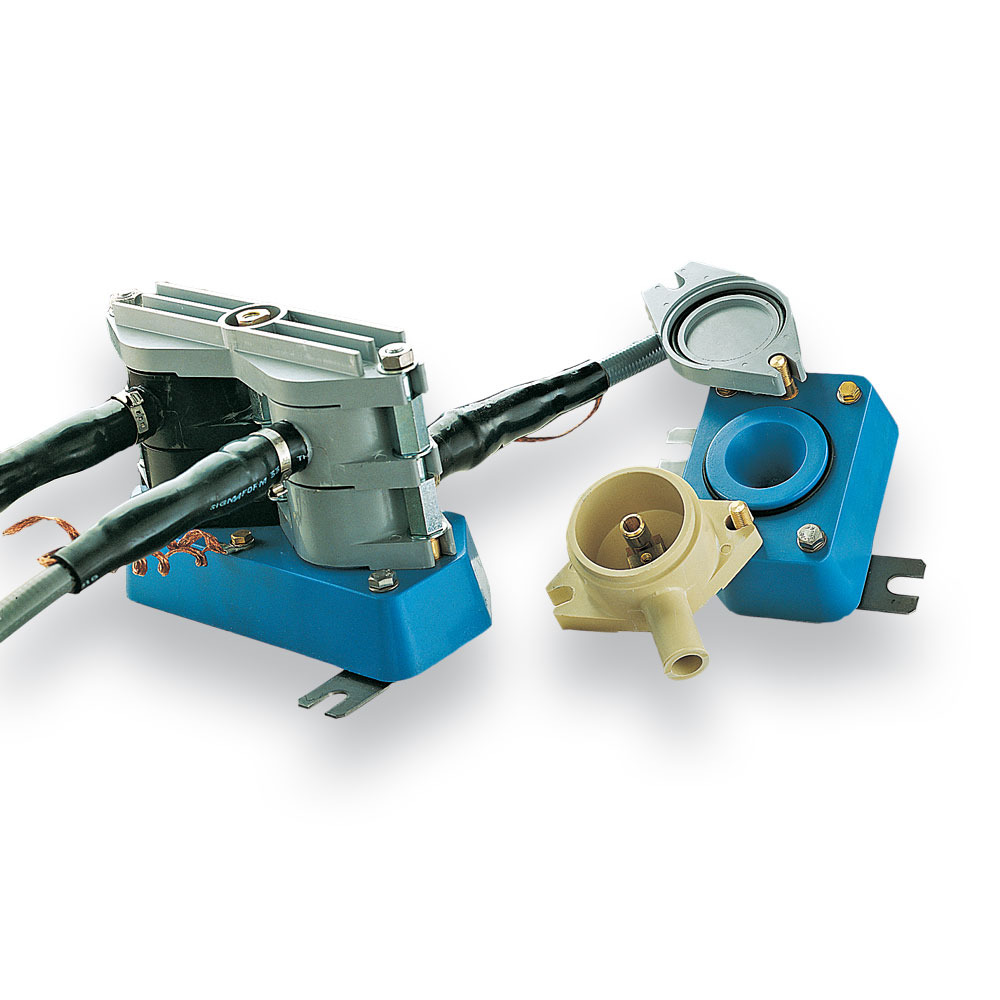

Socle défense

- Conforme aux normes NFC 17-200 et 52-410.
- Protection IP67 (protégé contre les effets d’une immersion passagère).
- Protection IK10 (protégé contre les chocs 20 Joules).
- Compatibilité avec les câbles AD8.

Ils sont en résine moulée.

Les pattes de fixation en inox servent à les accrocher sur des supports (livrés avec le transformateur) ou en paroi de chambre.
Ils sont fournis avec un couvercle de fermeture avec la possibilité d’installation d’un verrouillage mécanique.

Le raccordement des câbles sur les socles Défense s’effectue par les boîtiers prise courant.

Télécharger la documentation

2 /

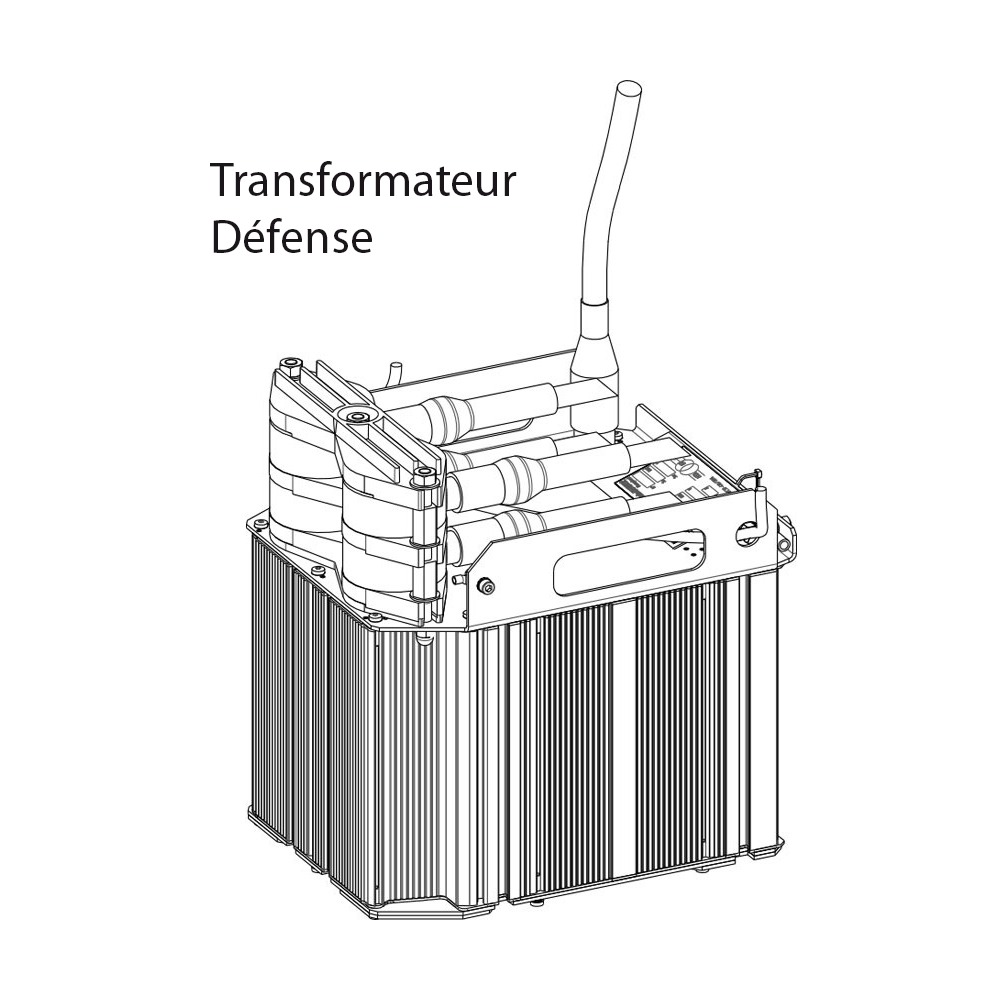

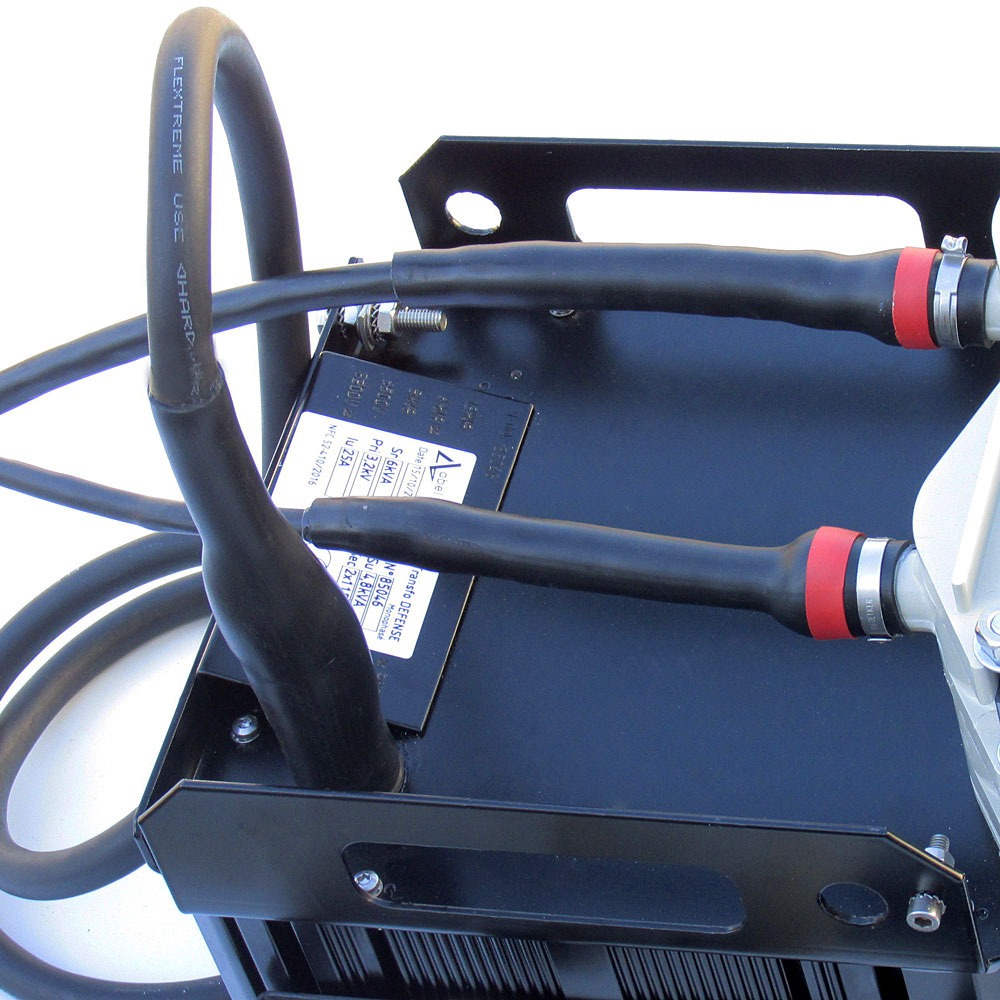

Transformateur défense seul

Le transformateur DEFENSE est constitué par :

- un circuit magnétique de haute qualité à faible perte,
- des bobinages surcalculés présentant une faible élévation de température et tolérant une surcharge passagère. Ils sont imprégnés sous vide et pression avec un vernis polyester de classe H (200°C).

Le transformateur est logé dans une cuve en aluminium étanche, puis bloqué par une résine epoxy à haut pouvoir de dissipation.
Il peut être fabriqué en transformateur élévateur ou abaisseur.

Gamme de puissances Défense

- Puissance nominale : 3 - 6 - 12 kVA
- Tension primaire : 5 500 - 3 200 ; 3000 et 1 000 V sur demande
- Tension secondaire : 2 x 115 V
- 230 V sur demande

Télécharger la documentation

3 /

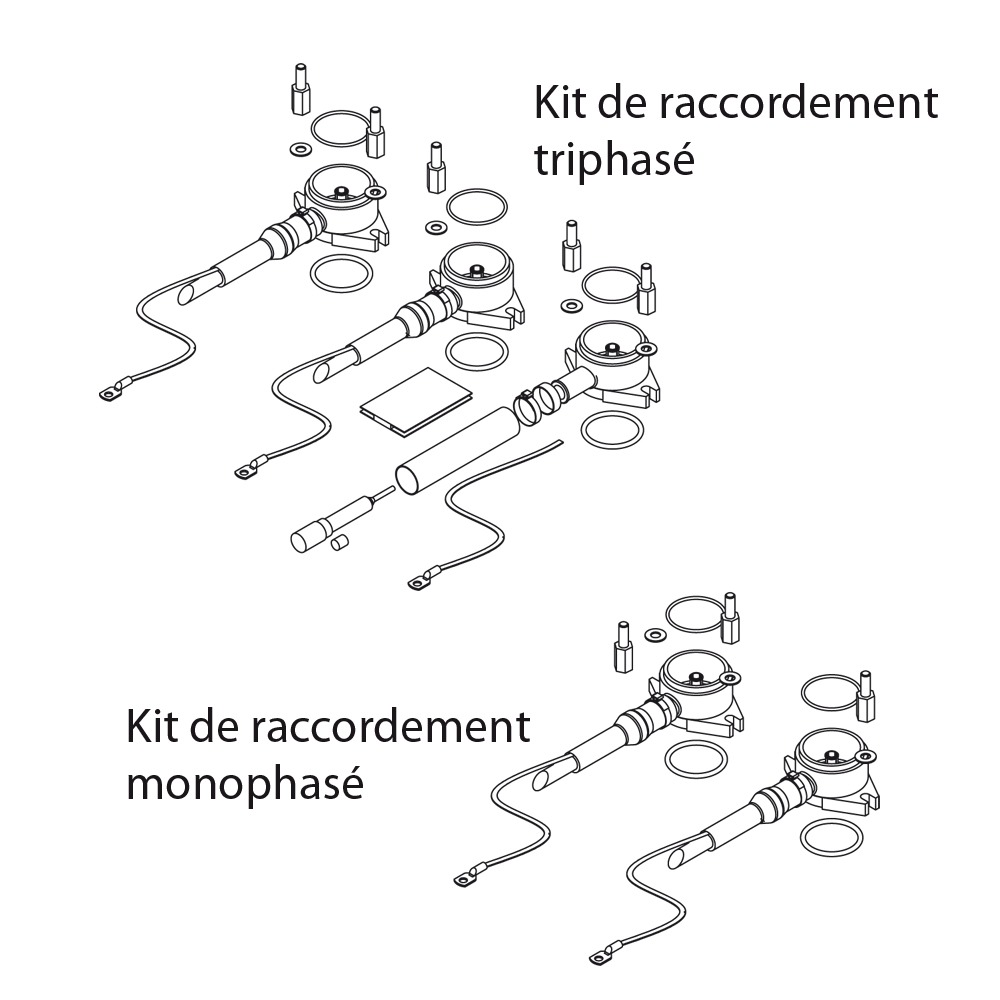

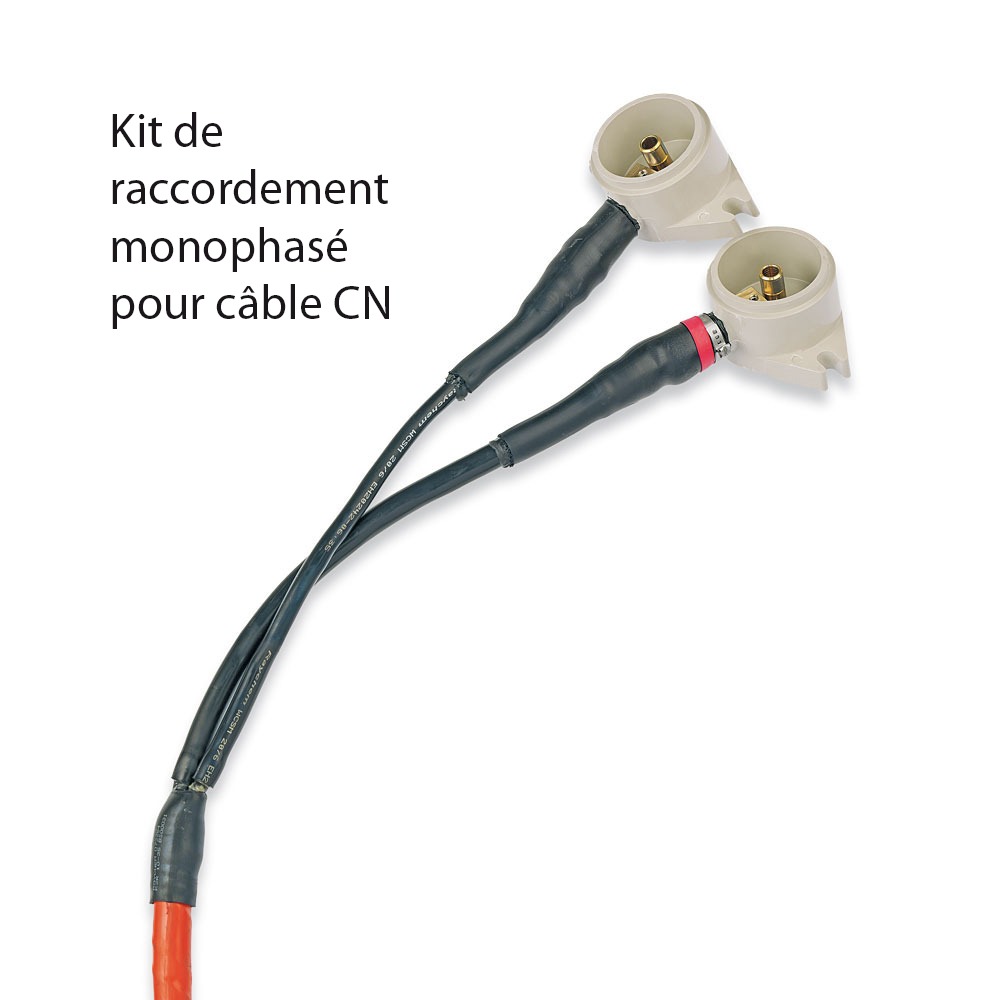

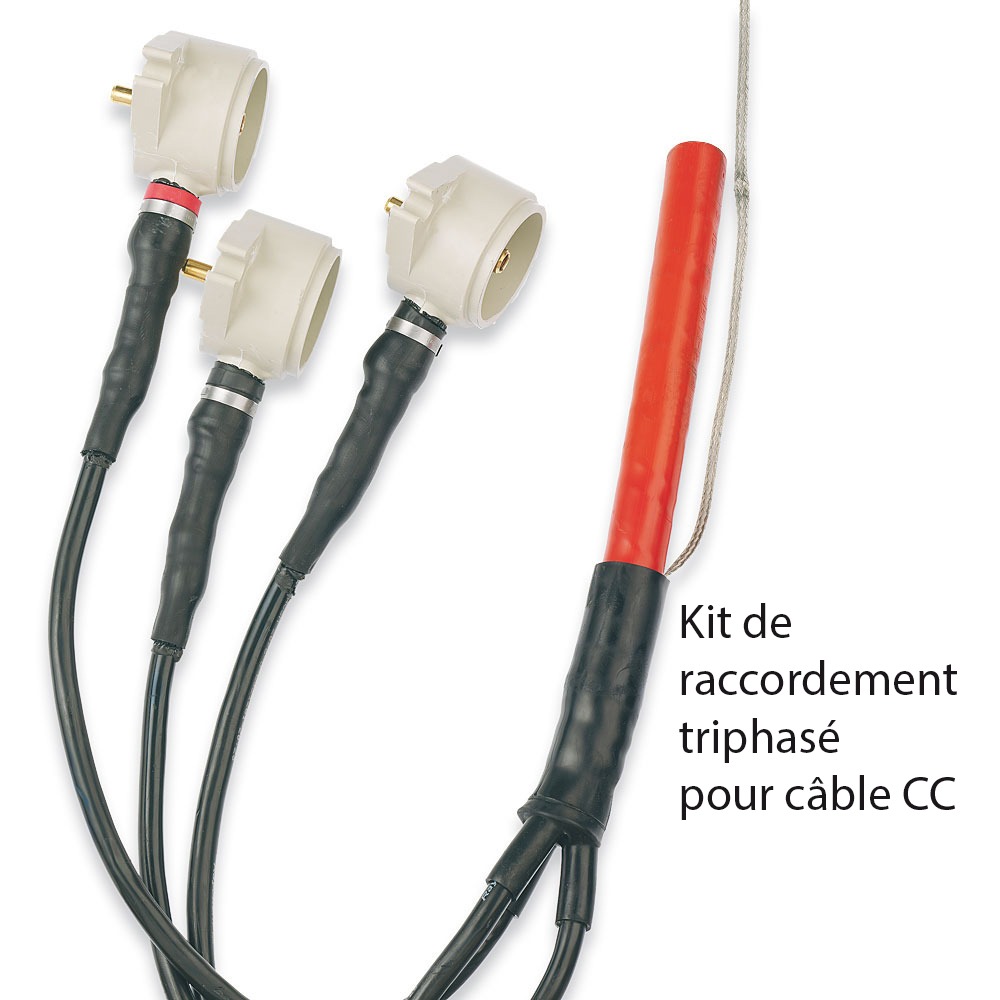

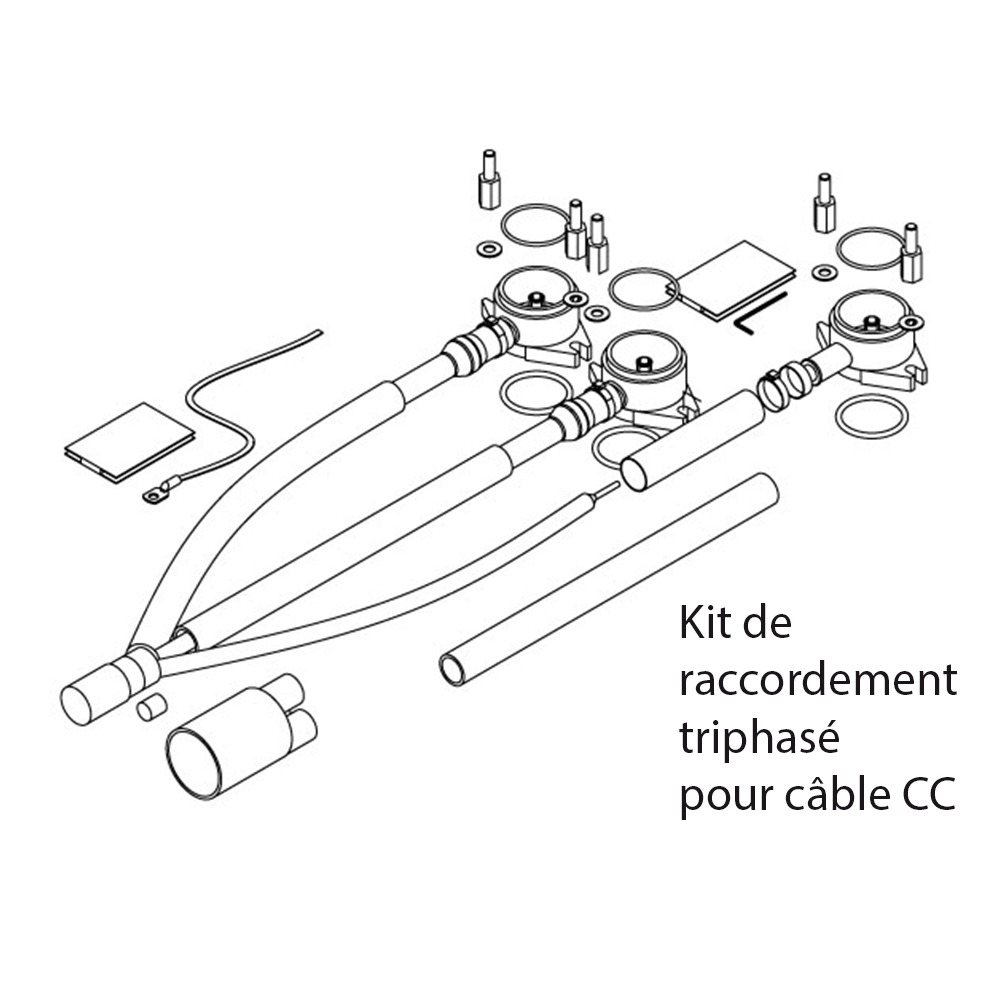

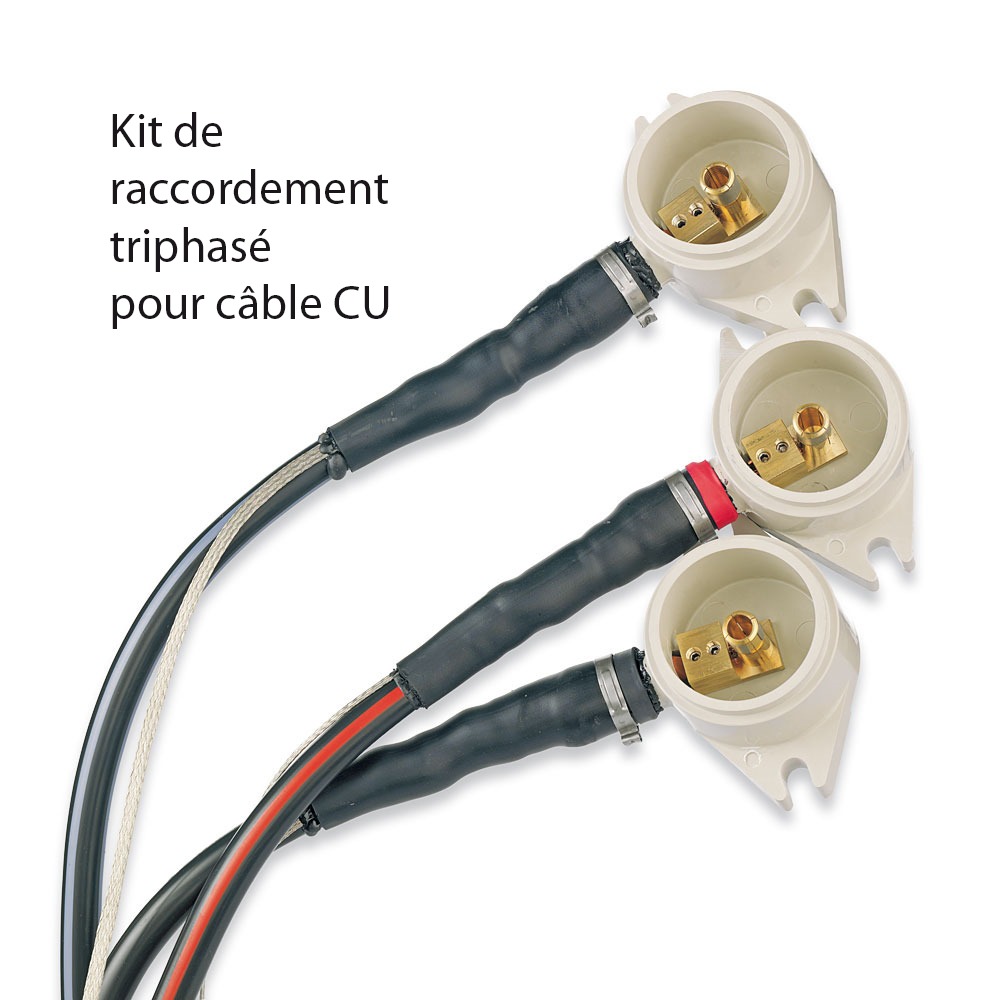

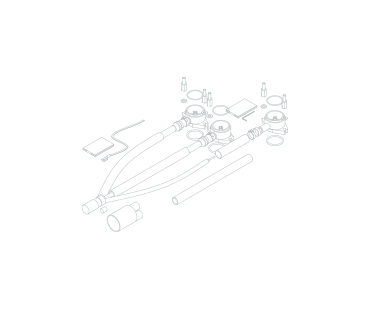

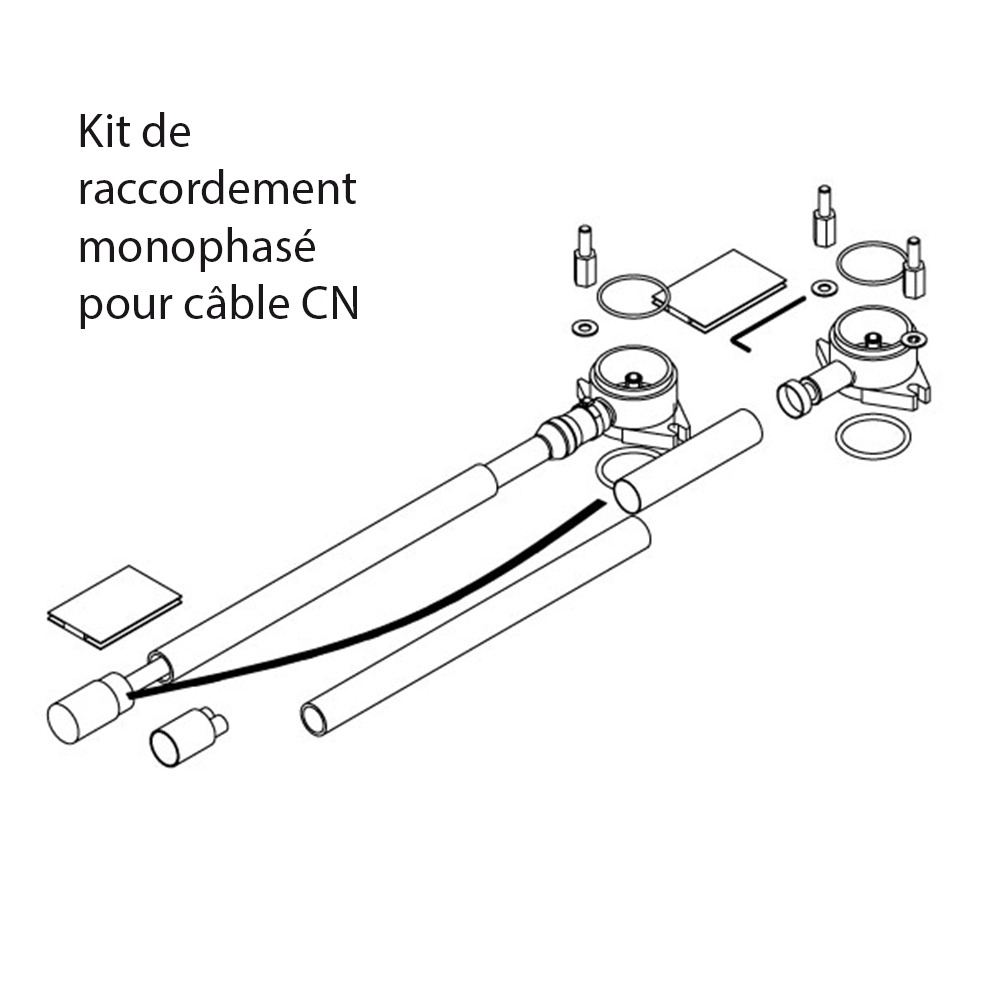

Kits de raccordements défense

Raccordement de tous types de câble sec.

- Cable unipolaire à champ radial (CU)
- Cable tripolaire ou à ceinture (CC)
- Cable à neutre concentrique (CN)

Capacité maxi 35 mm2 cuivre.
La qualité de contact est de 63 A.

Des têtes de câble en résine polyester chargée fibre de verre sont montées sur chaque extrémité des câbles unipolaires du réseau, l’étanchéité de l’assemblage est réalisée par une gaine thermorétractable.

Des bagues de couleur permettent le repérage des phases.
L’étanchéité entre la tête et le transformateur est assurée par des joints torique silicones.

4 /

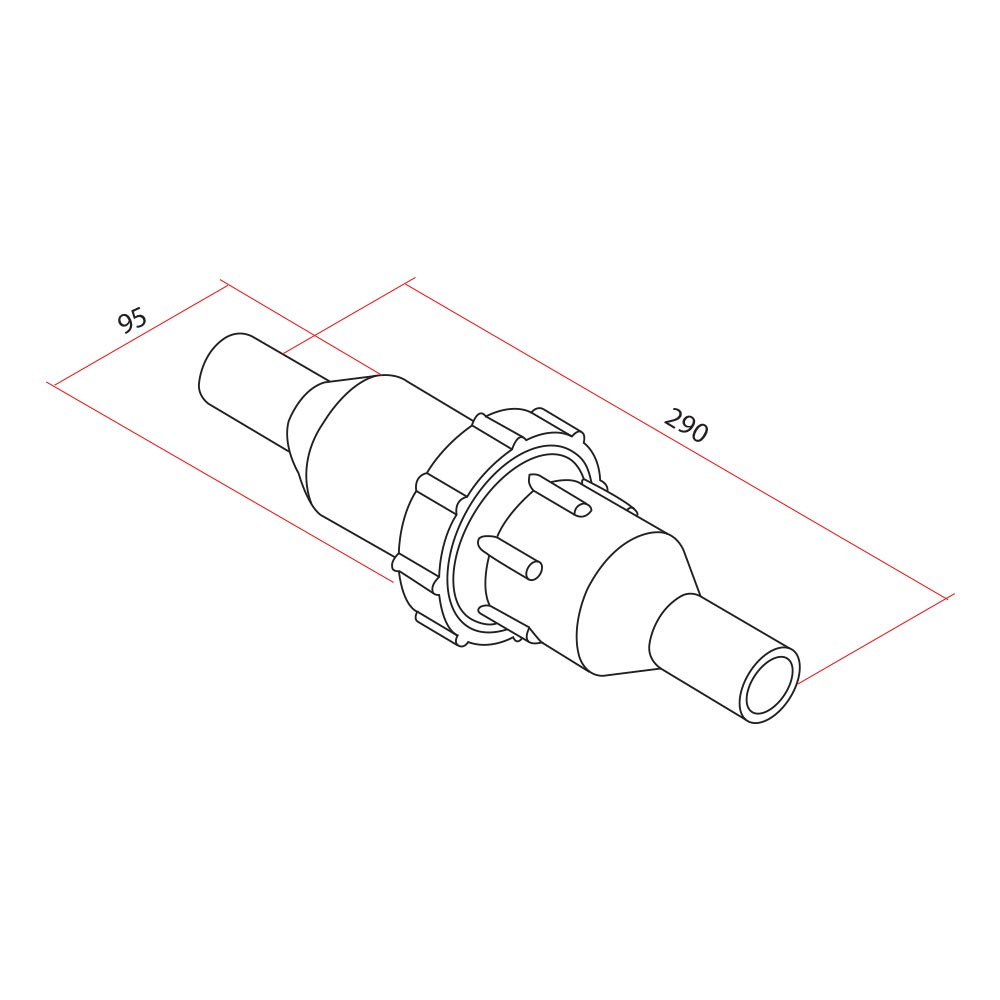

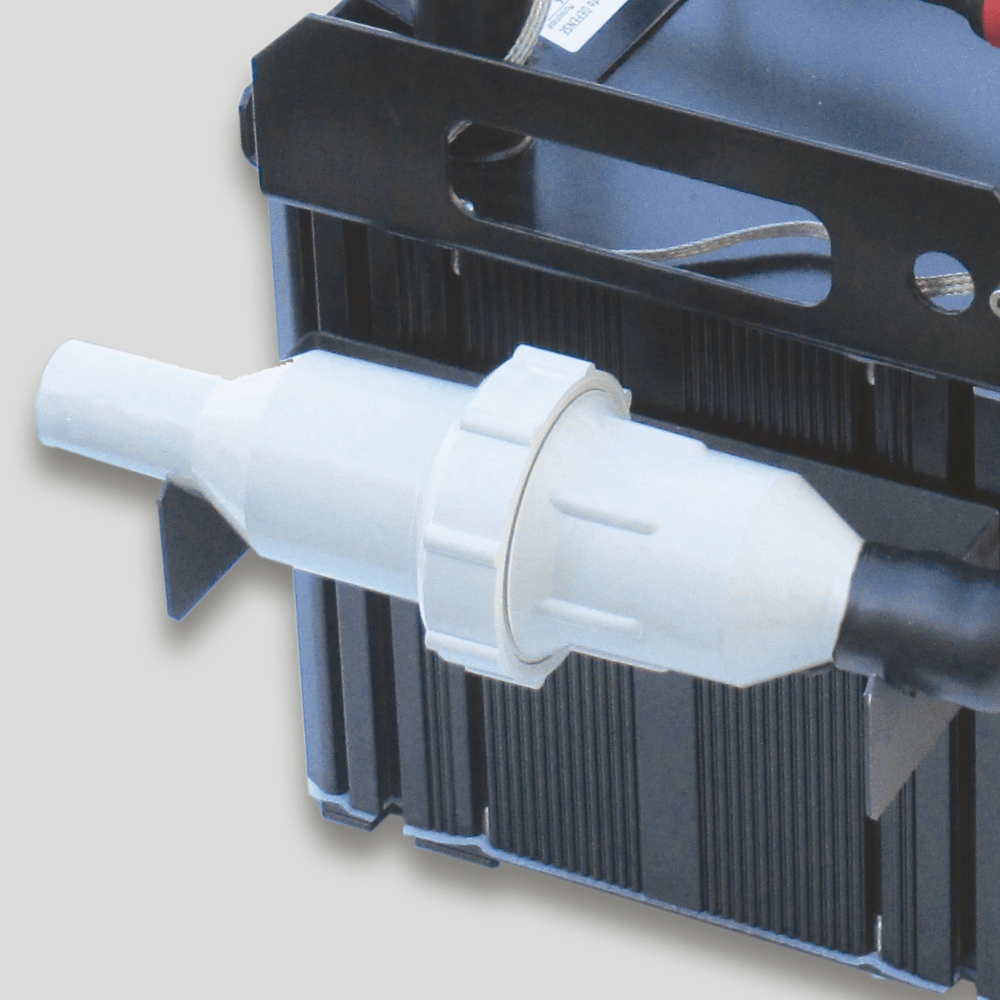

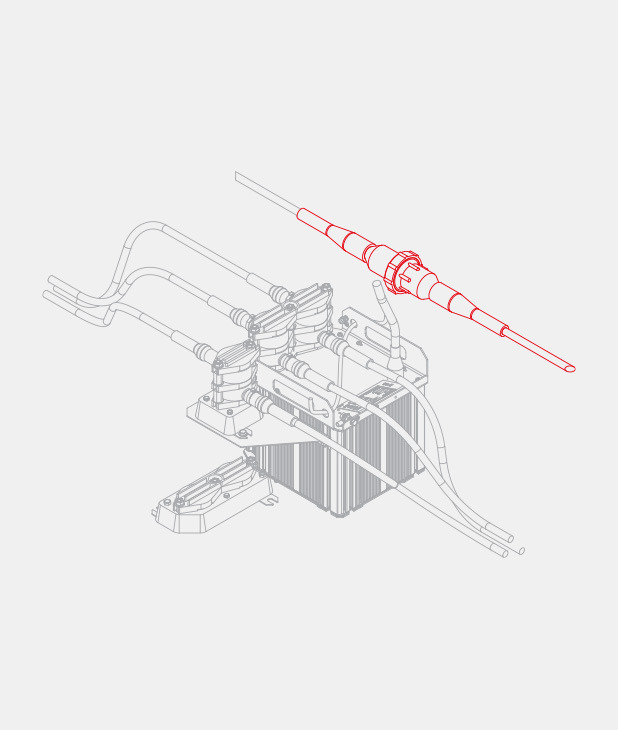

Jonction protection

La boite de jonction protection protège contre les surcharges les transformateurs HT EP mais aussi, sous certaines conditions, le réseau contre les courts-circuits, les personnes contre les contacts indirects.

La boite de jonction protection est constituée de deux demi-coquilles en résine assemblées par une bague filetée.
L’étanchéité entre les deux demi-coquilles est assurée par un joint torique 60 x 5.

Raccordement par deux bornes à serrage par vis.
Capacité maxi : 1 sortie 1 câble 2 x 25 mm2 cuivre.
2 sorties 2 câbles 2 x 16 mm2 cuivre.
Cartouches fusibles gG dimensions 14 x 51 (calibre jusqu’a 50 A).

Conforme aux normes NFC 17-200.
Protection IP67 (protège contre les effets d’une immersion passagère).
Protection IK10 (protège contre les chocs 20 Joules).

Télécharger la documentation

5 /

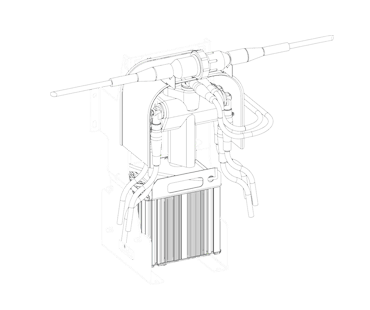

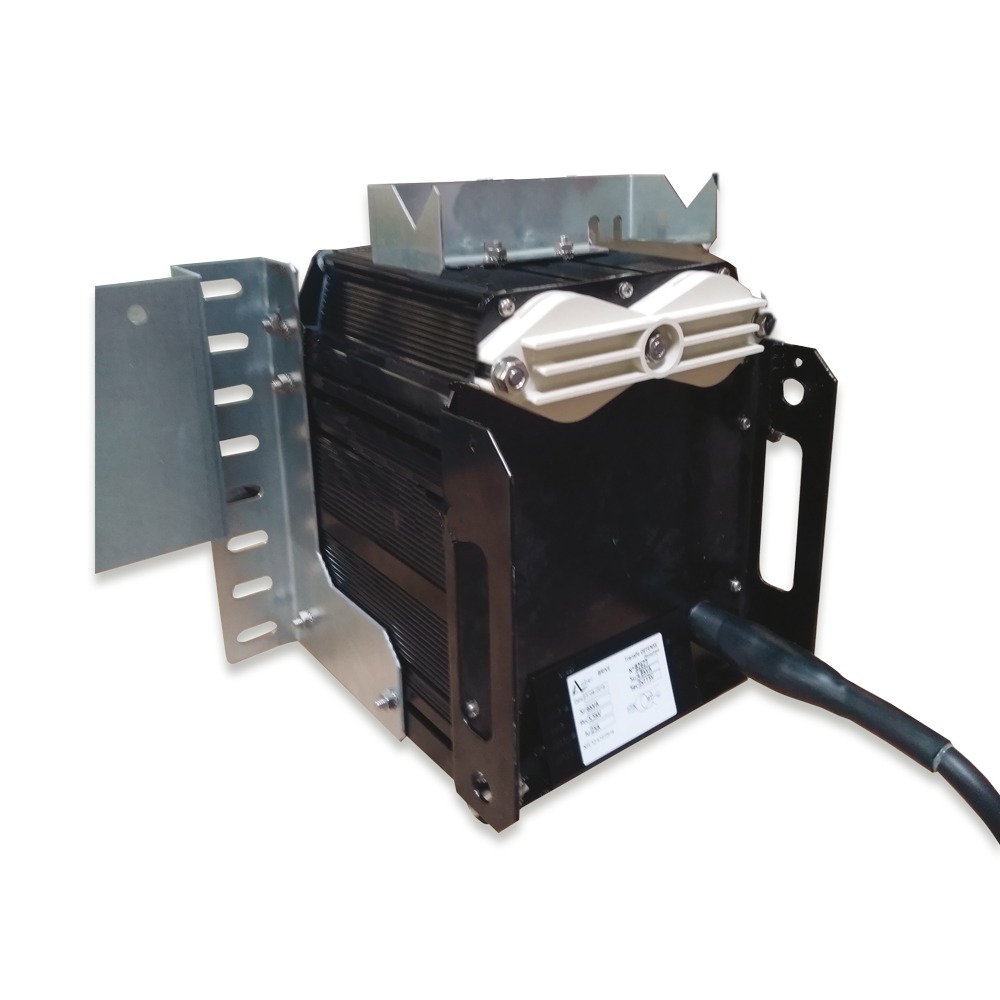

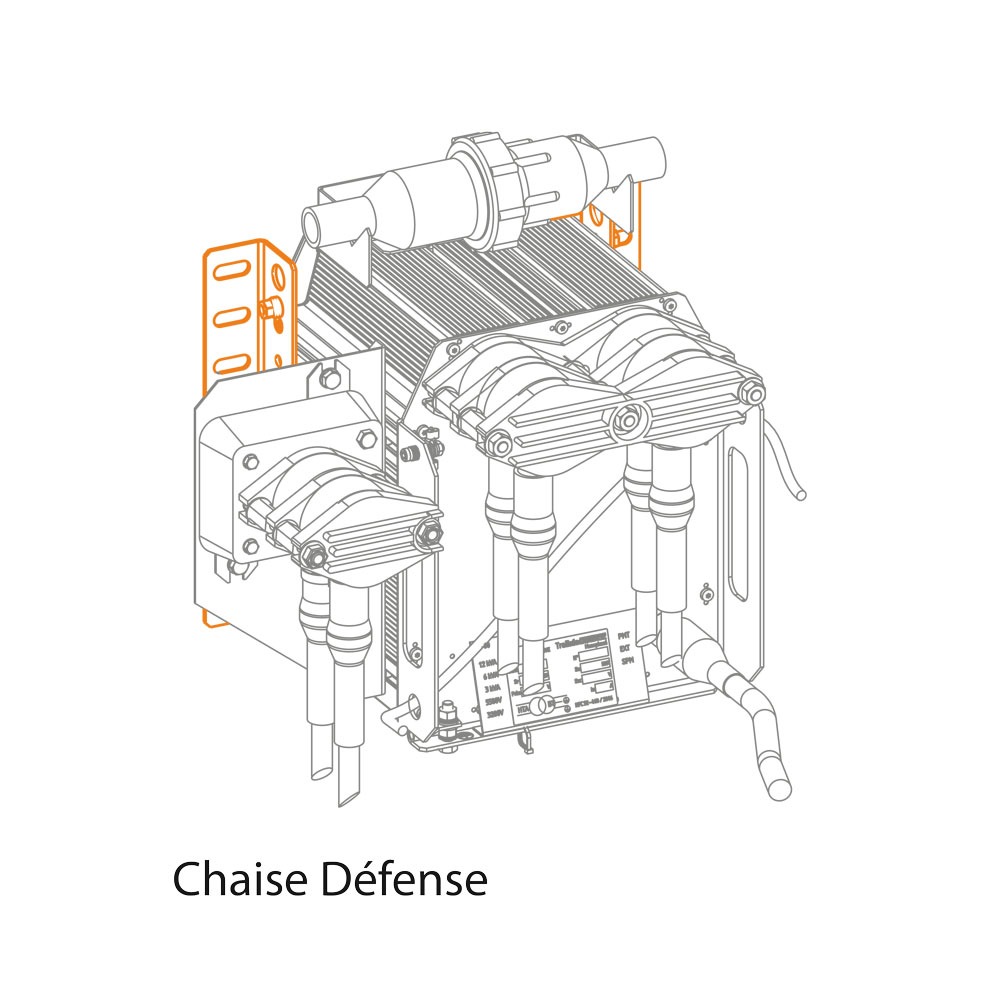

Chaise défense

La chaise Défense est l’accessoire proposé pour fixer le transformateur sur la paroi de la chambre.

L’ensemble de transformation Défense est situé dans un regard et le transformateur est fixé côté fond de cuve sur la paroi du regard.
La manutention du transformateur se fait par des anneaux de manutention situés sur la partie supérieure du transformateur.
Une corde de levage est fournie avec les transformateurs.
